تحميل برنامج SoftPerfect Switch Port Mapper لمعرفة كل جهاز متصل بمنافذ السويتش

تزداد إدارة الشبكة تعقيدًا كلما ارتفع عدد أجهزة الكمبيوتر والطابعات ونقاط الوصول وكاميرات المراقبة والهواتف الشبكية المتصلة بها. وفي كثير من البيئات المهنية، يصبح السؤال البسيط: «أي جهاز متصل بهذا المنفذ؟» بداية لعملية طويلة من تتبع الكابلات ومراجعة إعدادات السويتش والبحث داخل جداول عناوين MAC وARP.

يقدم برنامج SoftPerfect Switch Port Mapper حلًا منظمًا لهذه المشكلة؛ إذ يتصل بالسويتشات المُدارة التي تدعم بروتوكول SNMP، ويستخرج بيانات المنافذ والأجهزة المرتبطة بها، ثم يجمعها في واجهة واحدة سهلة القراءة.

لا يكتفي البرنامج بإظهار المنافذ النشطة، بل يستطيع عرض مجموعة واسعة من المعلومات، مثل عنوان MAC وعنوان IP واسم الجهاز والشركة المصنّعة لبطاقة الشبكة وسرعة المنفذ ونمط Duplex وتعيينات VLAN وإحصاءات كل منفذ. كما يمكنه الاستعانة بجدول ARP الموجود في جهاز الراوتر للربط بين عناوين MAC وعناوين IP، أو فحص الشبكة الفرعية الحالية عندما لا تتوافر بيانات الراوتر. الموقع الرسمي لبرنامج SoftPerfect Switch Port Mapper

ما هو برنامج SoftPerfect Switch Port Mapper؟

SoftPerfect Switch Port Mapper هو أداة لإدارة وتحليل منافذ السويتشات الشبكية. صُممت الأداة بالأساس لمسؤولي الأنظمة ومهندسي الشبكات وفرق الدعم الفني التي تحتاج إلى معرفة الأجهزة المتصلة فعليًا بكل منفذ من منافذ السويتش.

يعتمد البرنامج على بروتوكول SNMP للوصول إلى معلومات أجهزة الشبكة المُدارة، ولذلك يجب أن يكون السويتش من نوع Managed Switch وأن تكون خدمة SNMP مفعلة عليه.

بعد الاتصال بالسويتش، يجمع البرنامج قائمة المنافذ وخصائصها وعناوين MAC المسجلة عليها. ثم يحاول مطابقة هذه العناوين مع عناوين IP من خلال الراوتر أو فحص الشبكة المحلية، وبعد ذلك يحاول تحويل عناوين IP إلى أسماء الأجهزة. والنتيجة هي خريطة واضحة تساعدك على فهم العلاقة بين السويتش والمنفذ والجهاز المتصل.

معلومات البرنامج الأساسية

أحدث نسخة متاحة رسميًا هي 26.2، وقد أضافت دعمًا أصليًا لأجهزة Windows بمعالجات ARM64، واكتشاف الأجهزة المجاورة عبر LLDP وCDP، إلى جانب خريطة تفاعلية لطوبولوجيا الشبكة. كما أوقف المطور توفير إصدارات Windows القديمة بمعمارية 32 بت. سجل تحديثات البرنامج الرسمي

لماذا تحتاج إلى برنامج لمعرفة الأجهزة المتصلة بالسويتش؟

قد يتمكن مسؤول الشبكة من قراءة جدول عناوين MAC باستخدام واجهة السويتش أو سطر الأوامر، لكن تنفيذ ذلك يدويًا عبر مجموعة كبيرة من السويتشات قد يستغرق وقتًا طويلًا. كما أن جدول MAC وحده لا يقدم دائمًا اسم الجهاز أو عنوان IP الخاص به.

يجمع SoftPerfect Switch Port Mapper هذه البيانات ويعرضها بصورة مترابطة، مما يجعله مفيدًا في الحالات التالية:

• اكتشاف الجهاز المتصل بمنفذ معين.
• معرفة المنافذ المستخدمة والمنافذ الفارغة.
• تحديد المنفذ الذي تتصل من خلاله طابعة أو كاميرا أو نقطة وصول.
• الوصول إلى مصدر اتصال جهاز غير معروف.
• تشخيص مشكلات بطء الشبكة أو انقطاع الاتصال.
• مراجعة سرعات المنافذ وحالة Duplex.
• التحقق من توزيع الأجهزة على شبكات VLAN.
• توثيق منافذ السويتشات داخل المؤسسة.
• تنظيم عمليات نقل الأجهزة بين المكاتب.
• اكتشاف التوصيلات غير المتوقعة أو غير المصرح بها.
• تقليل الاعتماد على تتبع الكابلات يدويًا.
• مراجعة حالة مجموعة من السويتشات من مكان واحد.

أبرز مميزات SoftPerfect Switch Port Mapper

اكتشاف السويتشات المُدارة تلقائيًا

يستطيع البرنامج فحص نطاق الشبكة للبحث عن السويتشات والأجهزة التي تدعم SNMP. تساعد هذه الميزة في البيئات التي تحتوي على عدة سويتشات ولا تتوافر لديها قائمة محدثة بجميع عناوين الأجهزة.

يمكن بعد الاكتشاف إضافة السويتشات إلى مدير الأجهزة وتنظيمها في مجموعات، بحيث يسهل تشغيل عملية الفحص عليها لاحقًا.

عرض الأجهزة المتصلة بكل منفذ

يعرض البرنامج النتائج في صورة جدول يربط بين رقم المنفذ والجهاز أو الأجهزة المسجلة عليه. ووفقًا للبيانات المتاحة من السويتش والشبكة، يمكن أن تظهر المعلومات التالية:

• اسم السويتش.
• رقم المنفذ واسمه.
• حالة المنفذ.
• عنوان MAC للجهاز.
• عنوان IP.
• اسم المضيف أو الجهاز.
• الشركة المصنّعة لبطاقة الشبكة.
• نوع الجهاز.
• سرعة الاتصال.
• حالة Duplex.
• شبكة VLAN.
• حركة البيانات.
• الأخطاء والحزم المرفوضة.
• وقت آخر تغير في حالة المنفذ.
• الأجهزة المجاورة المكتشفة عبر LLDP أو CDP.

دعم إصدارات SNMP المختلفة

يدعم البرنامج:

• SNMPv1: مناسب لبعض الأجهزة القديمة، لكنه يقدم مستوى أمان محدودًا.
• SNMPv2c: أسرع في جمع كميات كبيرة من المعلومات بفضل عمليات Bulk.
• SNMPv3: يوفر إمكانات أفضل للمصادقة وتشفير البيانات.

عند إضافة جهاز يدويًا، يمكن اختيار إصدار SNMP المناسب. وفي حالة SNMPv1 أو SNMPv2c، يجب إدخال Community Name. أما SNMPv3 فيتطلب ضبط مستوى الأمان وبيانات المستخدم وخوارزمية المصادقة والتشفير وفق إعدادات السويتش.

يوصي الدليل الرسمي باستخدام SNMPv2c أو SNMPv3 متى كان ذلك ممكنًا، لأنهما يدعمان عمليات الجمع المجمع للبيانات. كما يدعم البرنامج في SNMPv3 خوارزميات مصادقة تشمل MD5 وSHA1 وSHA256. دليل استخدام SoftPerfect Switch Port Mapper

مطابقة عناوين MAC مع عناوين IP

السويتش يعمل غالبًا في الطبقة الثانية من الشبكة، ولذلك تكون عناوين MAC هي المعلومات الأساسية التي يحصل عليها البرنامج منه. ولإظهار عناوين IP، يستطيع البرنامج استخدام إحدى الطريقتين:

1. قراءة جدول ARP من الراوتر عبر SNMP.
2. فحص الشبكة الفرعية الحالية للعثور على علاقات MAC وIP.

بعد ذلك يطابق البرنامج عناوين MAC القادمة من السويتش مع عناوين IP، ويحاول حل أسماء الأجهزة. إذا لم تتوافر بيانات المطابقة، فقد يظهر عنوان MAC فقط من دون IP أو اسم الجهاز؛ وهذا لا يعني بالضرورة وجود عطل في البرنامج.

عرض معلومات VLAN

يساعد البرنامج على معرفة شبكة VLAN المرتبطة بالمنافذ والأجهزة، وهي ميزة مهمة في المؤسسات التي تفصل أجهزة الموظفين والخوادم والهواتف والكاميرات وشبكات الضيوف باستخدام شبكات افتراضية متعددة.

تتوقف دقة هذه البيانات على طريقة تطبيق معايير VLAN داخل السويتش ومدى توافقه مع جداول MIB التي يعتمد عليها البرنامج.

خريطة طوبولوجيا تفاعلية

أضاف الإصدار 26.2 خريطة تفاعلية تُبنى اعتمادًا على معلومات الأجهزة المجاورة عبر بروتوكولي LLDP وCDP. تسمح هذه الخريطة برؤية العلاقات بين السويتشات والأجهزة الشبكية بصورة بصرية، بدلًا من الاعتماد الكامل على الجداول.

تكون الميزة أكثر فاعلية عندما يكون LLDP أو CDP مفعّلًا على أجهزة الشبكة، وعندما تسمح إعدادات SNMP بقراءة البيانات اللازمة.

إضافة تعليقات إلى المنافذ والأجهزة

يمكن إرفاق تعليق بعنوان IP أو عنوان MAC أو منفذ معين. تفيد هذه الخاصية في توثيق وظيفة الجهاز أو مكانه، مثل:

• طابعة قسم الحسابات.
• كاميرا المدخل الرئيسي.
• نقطة الوصول بالدور الثاني.
• منفذ مكتب مدير المبيعات.
• هاتف غرفة الاجتماعات.

التعليق المرتبط بعنوان IP أو MAC يُعامل كتوضيح عام ويظهر حتى إذا ظهر الجهاز عبر سويتش مختلف، بينما يظل تعليق المنفذ مرتبطًا بالسويتش المحدد.

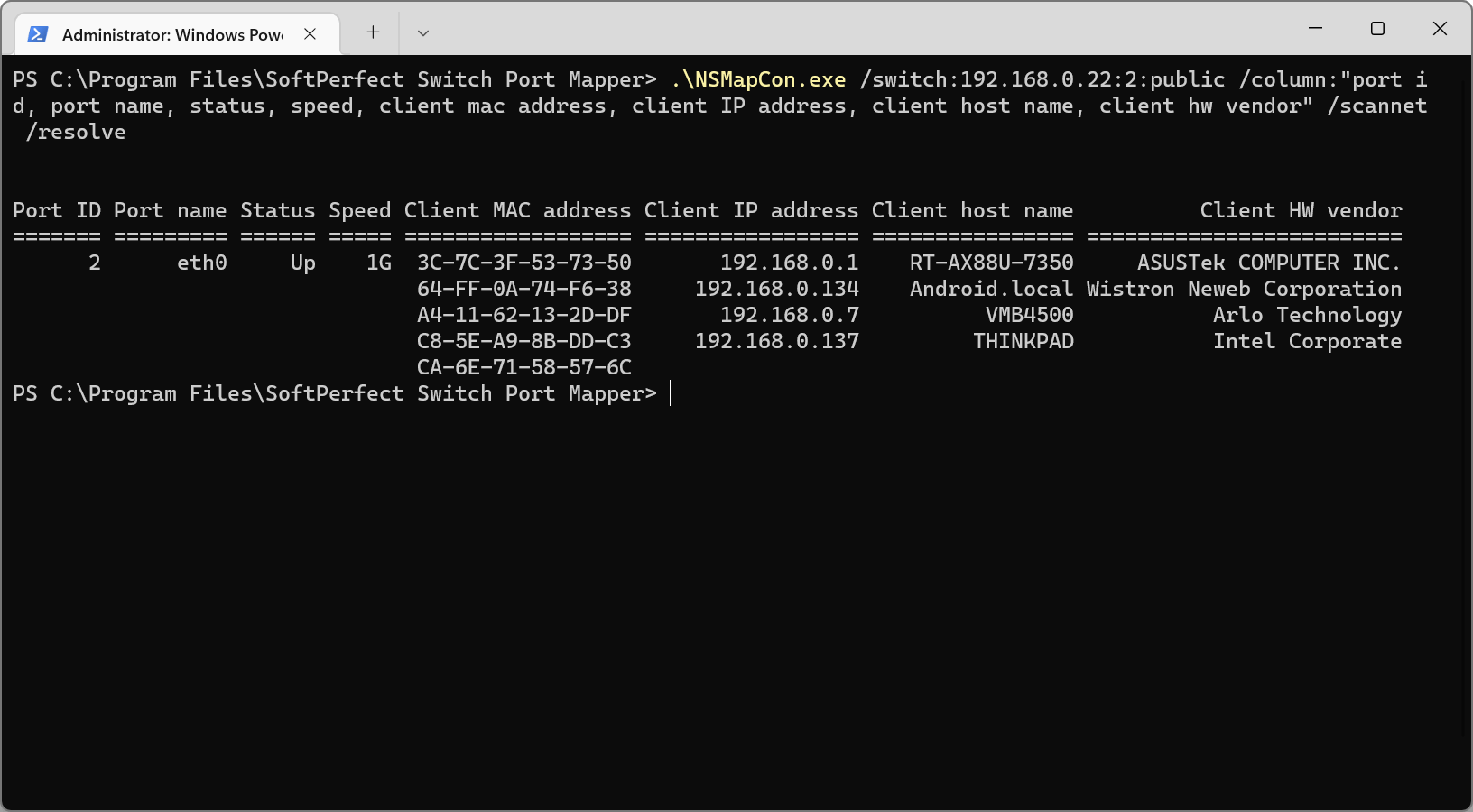

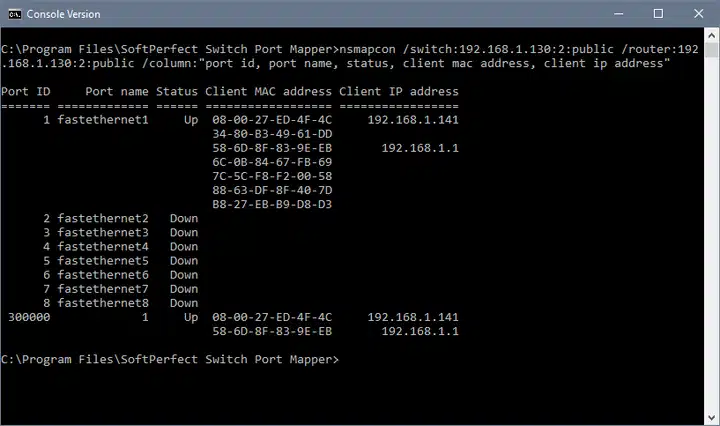

نسخة رسومية ونسخة Console

يتوافر البرنامج في إصدارين:

النسخة الرسومية مناسبة لمراقبة السويتشات وتحليل النتائج يدويًا، بينما تفيد نسخة Console في السكربتات وعمليات الفحص المتكررة والأتمتة.

تشغيل أدوات خارجية

يسمح البرنامج بتشغيل أدوات أو تطبيقات خارجية مرتبطة بعنوان IP الظاهر في النتائج. يمكن استخدام ذلك في اختبار الاتصال أو فتح أداة إدارة جهاز معين. كما يمكن إضافة تطبيقات مخصصة من إعدادات البرنامج بما يتناسب مع بيئة العمل.

الفرق بين SoftPerfect Switch Port Mapper وبرنامج فحص الشبكة

يُخلط أحيانًا بين أداة رسم منافذ السويتش وأداة فحص عناوين IP أو المنافذ البرمجية، لكن لكل أداة وظيفة مختلفة.

كذلك لا ينبغي الخلط بين Switch Port Mapping وبين Port Forwarding؛ فالبرنامج لا يُستخدم لفتح منافذ الراوتر أو تحويل الاتصالات من الإنترنت، بل لتحليل منافذ السويتش الفيزيائية والأجهزة المرتبطة بها.

متطلبات تشغيل البرنامج

متطلبات الكمبيوتر

يدعم البرنامج الأنظمة التالية:

• Windows بمعمارية 64 بت.
• Windows on ARM بمعمارية ARM64.
• macOS على الأجهزة المدعومة.
• توزيعات Linux التي تستخدم حزم DEB أو RPM.
• معالجات Intel وAMD وARM64.

لا يوفر الإصدار 26.2 نسخة Windows بمعمارية 32 بت. لذلك يجب التحقق من نوع نظام التشغيل قبل التحميل، خصوصًا عند استخدام جهاز قديم.

متطلبات الشبكة

لكي يعمل البرنامج بصورة صحيحة، تحتاج إلى:

• Managed Switch يدعم SNMP.
• تفعيل SNMP على السويتش.
• معرفة عنوان IP أو اسم المضيف الخاص بالسويتش.
• امتلاك Community Name في SNMPv1 أو SNMPv2c، أو بيانات SNMPv3.
• السماح لجهاز الكمبيوتر بالوصول إلى خدمة SNMP على السويتش.
• بيانات الراوتر عبر SNMP إذا أردت قراءة جدول ARP منه.
• صلاحية إدارية مناسبة لإجراء الفحص داخل الشبكة.

البرنامج لا يستطيع جمع بيانات المنافذ من سويتش غير مُدار Unmanaged Switch، لأن هذا النوع لا يوفر واجهة SNMP تسمح بقراءة جداول المنافذ وعناوين MAC.

تحميل SoftPerfect Switch Port Mapper

خطوات التحميل الآمن

• الذهاب إلى لينكات تحميل البرنامج الموجودة في اخر المقال ( سريعة و امنة).
• اختيار السيرفر المناسب لك.
• تنزيل ملف التثبيت.
• تشغيل ملف التثبيت على ويندوز.
• اتباع خطوات التثبيت حتى النهاية.
• فتح ملف التفعيل.
• تفيعل البرنامج و البدء في الاستخدام.

الفرق بين النسخة التجريبية والنسخة الكاملة

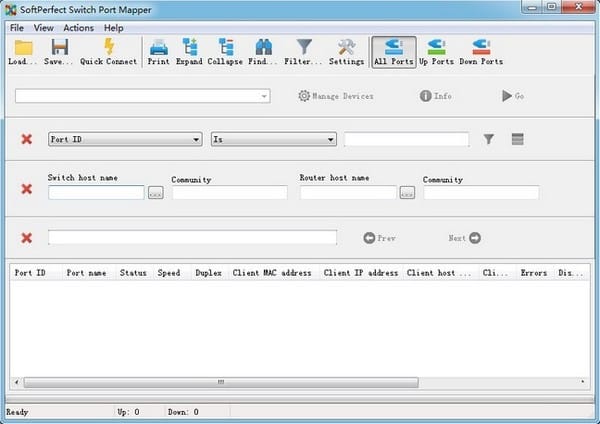

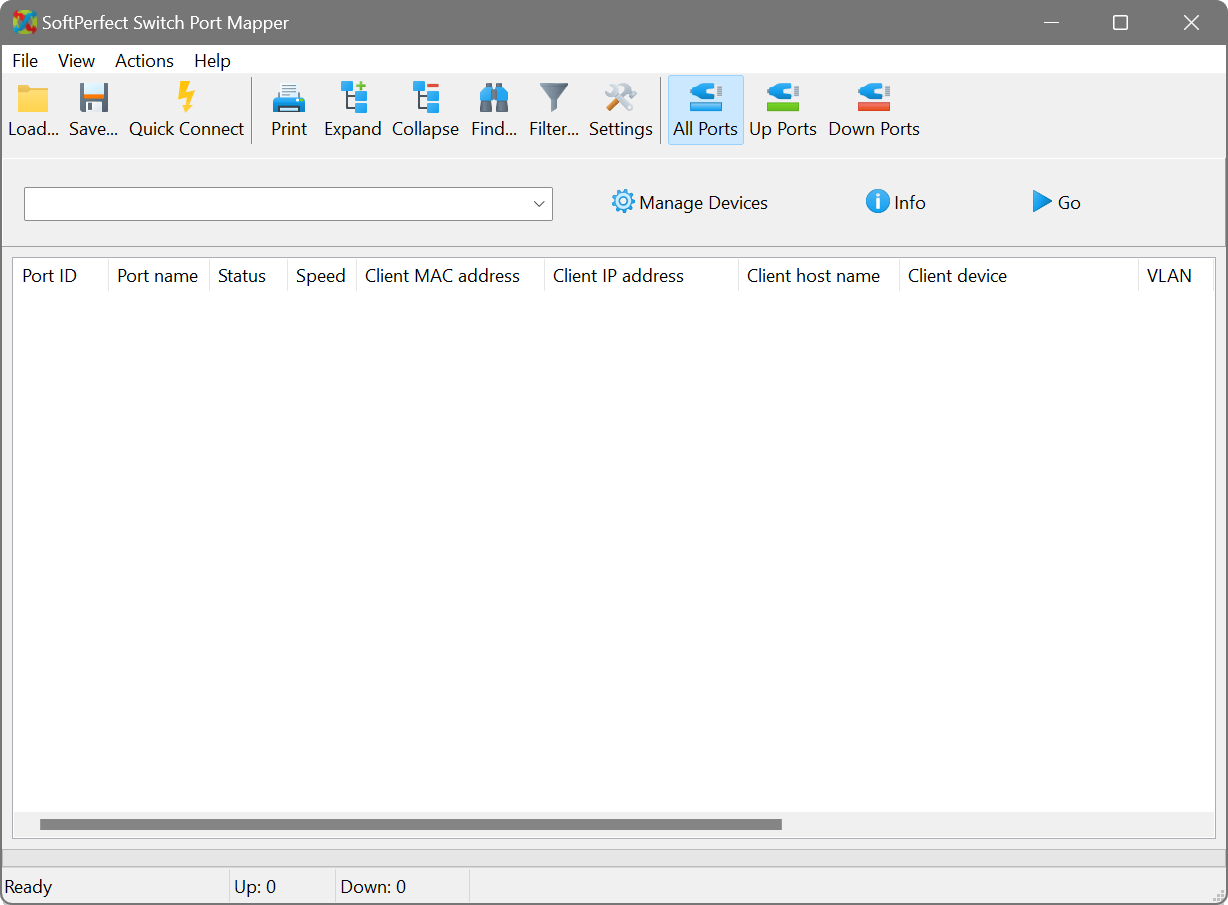

طريقة استخدام SoftPerfect Switch Port Mapper

أولًا: تفعيل SNMP على السويتش

قبل فتح البرنامج، تأكد من تفعيل SNMP داخل إعدادات السويتش. تختلف الخطوات بحسب الشركة المصنّعة، لكنك ستحتاج عادةً إلى تحديد إصدار SNMP وبيانات المصادقة والسماح لعنوان جهاز الإدارة بالوصول.

يفضل استخدام SNMPv3 عند الحاجة إلى المصادقة والتشفير، خصوصًا في البيئات المهنية الحساسة.

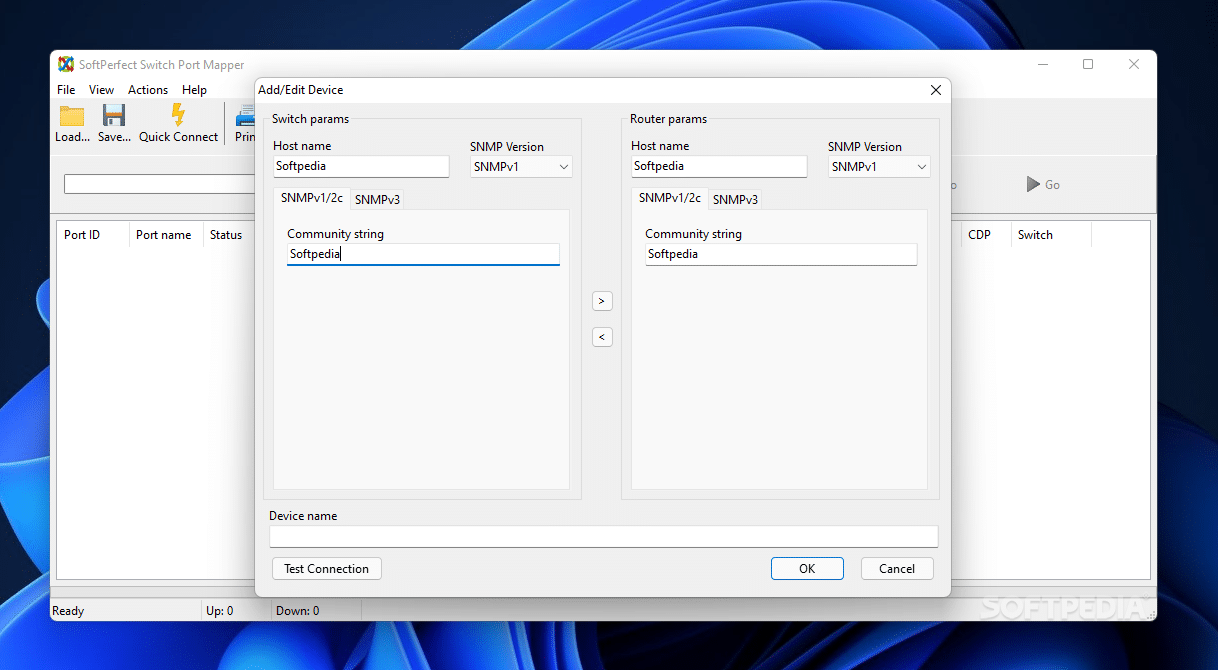

ثانيًا: إضافة السويتش

من داخل البرنامج:

1. افتح قائمة Actions.
2. اختر Manage Devices.
3. اضغط Add.
4. أدخل عنوان IP أو اسم السويتش.
5. حدد إصدار SNMP.
6. أدخل Community Name أو بيانات SNMPv3.
7. أضف بيانات الراوتر اختياريًا.
8. استخدم Test Connection للتأكد من نجاح الاتصال.
9. احفظ الجهاز.

يمكن تنظيم عدة أجهزة داخل مجموعات لتسهيل فحص سويتشات مبنى أو قسم أو فرع كامل.

ثالثًا: استخدام الاتصال السريع

إذا كنت تريد فحص جهاز واحد دون حفظ بياناته:

1. افتح Actions.
2. اختر Quick Connect.
3. أدخل عنوان السويتش وبيانات الوصول.
4. ابدأ الاتصال.

يحاول الاتصال السريع استخدام SNMPv2c أولًا، ثم ينتقل إلى SNMPv1 إذا فشل الاتصال.

رابعًا: جمع خريطة المنافذ

بعد ضبط بيانات السويتش، اضغط Go. سيبدأ البرنامج في:

• قراءة قائمة المنافذ وخصائصها.
• جمع عناوين MAC المرتبطة بكل منفذ.
• قراءة علاقات IP وMAC من الراوتر، إن تمت إضافته.
• فحص الشبكة المحلية عند عدم استخدام الراوتر.
• مطابقة عناوين MAC بعناوين IP.
• محاولة معرفة أسماء الأجهزة.
• ترتيب النتائج داخل الجدول.

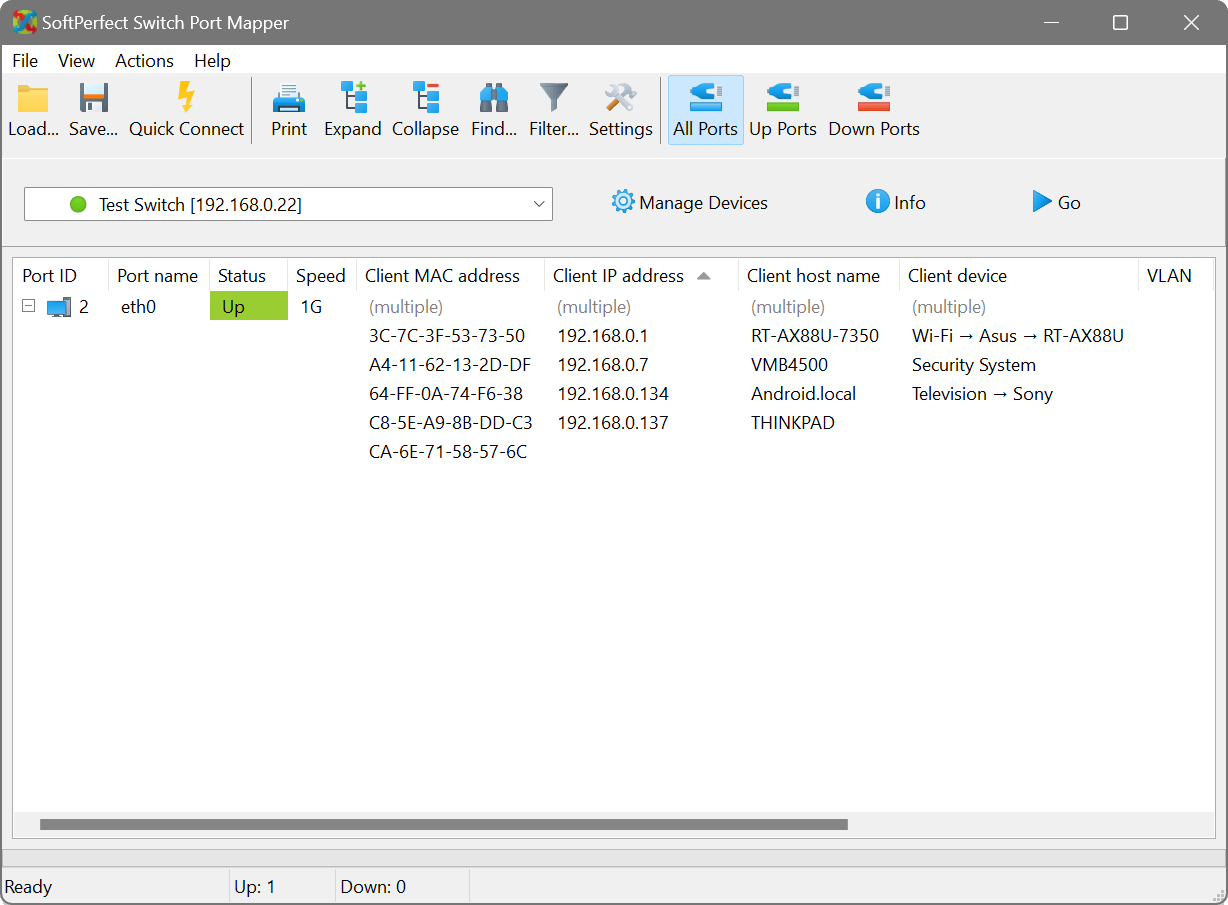

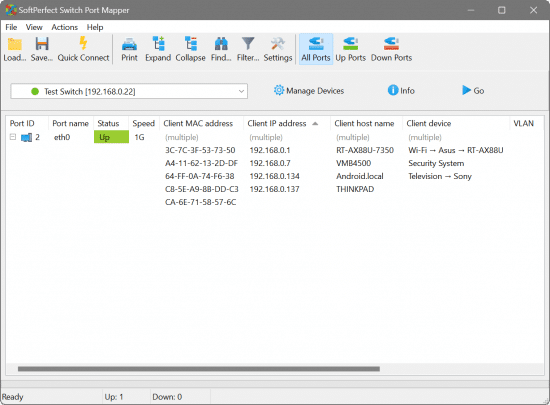

خامسًا: تحليل النتائج

ابدأ بمراجعة الأعمدة المهمة:

• Port: رقم أو اسم المنفذ.
• Status: حالة المنفذ.
• Client MAC: عنوان الجهاز الفيزيائي.
• IP Address: عنوان الجهاز داخل الشبكة.
• Host Name: اسم الجهاز.
• Vendor: الشركة المصنّعة لواجهة الشبكة.
• Speed: سرعة الاتصال.
• Duplex: نمط الاتصال.
• VLAN: الشبكة الافتراضية.
• Errors/Discards: مؤشرات قد تساعد في تشخيص مشكلات الاتصال.

يمكن استخدام الفلاتر للبحث عن عنوان IP أو MAC أو اسم جهاز محدد، بدلًا من مراجعة قائمة طويلة يدويًا.

مثال عملي لاستخدام البرنامج

افترض أن طابعة قسم الموارد البشرية فقدت الاتصال، ولا يعرف فريق الدعم المنفذ المرتبطة به. بعد تشغيل الفحص يمكن البحث عن عنوان IP الخاص بالطابعة أو عنوان MAC المسجل عليها.

عندما تظهر النتيجة، سيعرف مسؤول الشبكة اسم السويتش ورقم المنفذ وسرعته وحالته. إذا كان المنفذ Down فقد تكون المشكلة في الكابل أو الكهرباء أو بطاقة الشبكة. وإذا ظهرت أخطاء مرتفعة فقد يكون السبب كابلًا تالفًا أو تفاوضًا غير صحيح على السرعة وDuplex. أما إذا كانت الطابعة مسجلة على VLAN غير مناسبة، فيمكن مراجعة إعدادات المنفذ مباشرة.

بهذه الطريقة يتحول البحث من عملية ميدانية طويلة إلى خطوات تشخيص منظمة تبدأ من جدول واحد.

مميزات وعيوب البرنامج

أسباب عدم ظهور عنوان IP أو اسم الجهاز

قد يعرض البرنامج عنوان MAC فقط من دون IP أو Host Name. ومن أبرز الأسباب:

• الجهاز غير نشط وقت إجراء الفحص.
• عنوان الجهاز غير موجود حاليًا في جدول ARP.
• لم تتم إضافة الراوتر إلى إعدادات الفحص.
• جهاز الكمبيوتر والعميل موجودان في شبكات فرعية مختلفة.
• فشل البرنامج في مطابقة MAC مع IP.
• خدمة DNS لا تحتوي على سجل صحيح للجهاز.
• جدار الحماية يمنع بعض عمليات الاكتشاف.
• بيانات SNMP لا تمنح صلاحية قراءة الجداول المطلوبة.
• السويتش يطبق بعض جداول MIB بطريقة مختلفة.

يمكن تحسين النتائج بإضافة الراوتر وبيانات SNMP الصحيحة، وفحص نطاقات IP المناسبة، والتأكد من عمل DNS ووجود اتصال فعلي مع الأجهزة.

هل يستحق SoftPerfect Switch Port Mapper التحميل؟

يستحق البرنامج التجربة إذا كنت تدير سويتشًا مُدارًا أو مجموعة من السويتشات، وتحتاج إلى معرفة ما يتصل بكل منفذ دون الاعتماد على التتبع اليدوي. كما يفيد فرق الدعم في الوصول إلى الأجهزة المتعطلة، ومراجعة VLAN، واكتشاف المنافذ الفارغة، وتوثيق البنية التحتية.

أما إذا كانت الشبكة صغيرة وتعتمد على سويتش غير مُدار، فلن يتمكن البرنامج من استخراج خريطة المنافذ عبر SNMP. كذلك قد لا تكون النسخة التجريبية كافية لإدارة سويتشات 24 أو 48 منفذًا، بسبب اقتصارها على عرض 10 منافذ.
