برنامج CFTurbo هو أداة متخصصة وقوية لتصميم وتطوير مكونات التوربوماشينري مثل التوربينات، المراوح، المضخات، وضواغط التدفق. يتميز البرنامج بسهولة الاستخدام بفضل واجهة تفاعلية وبديهية، تدعم عمليات التصميم ثلاثي الأبعاد وتوفر تكاملاً سهلاً مع أدوات المحاكاة والتحليل العددي (مثل CFD وFEM)، مما يسهل على المهندسين المختصين في مجالات الطاقة والطيران والهندسة الميكانيكية تحويل الأفكار إلى نماذج واقعية عالية الجودة بسرعة ودقة.
مميزات برنامج CFTurbo
-
تصميم مكونات تدفق دوار متنوعة بنماذج محورية، شعاعية، ومختلطة.
-
دعم تصميم شامل للمراوح، المضخات، الضواغط، والتوربينات مع خيارات ضبط دقيقة للريش ومسارات التدفق.
-
تكامل سلس مع برامج المحاكاة الهندسية مثل Ansys Fluent وCONVERGE لربط مباشر بين التصميم والاختبار العددي.
-

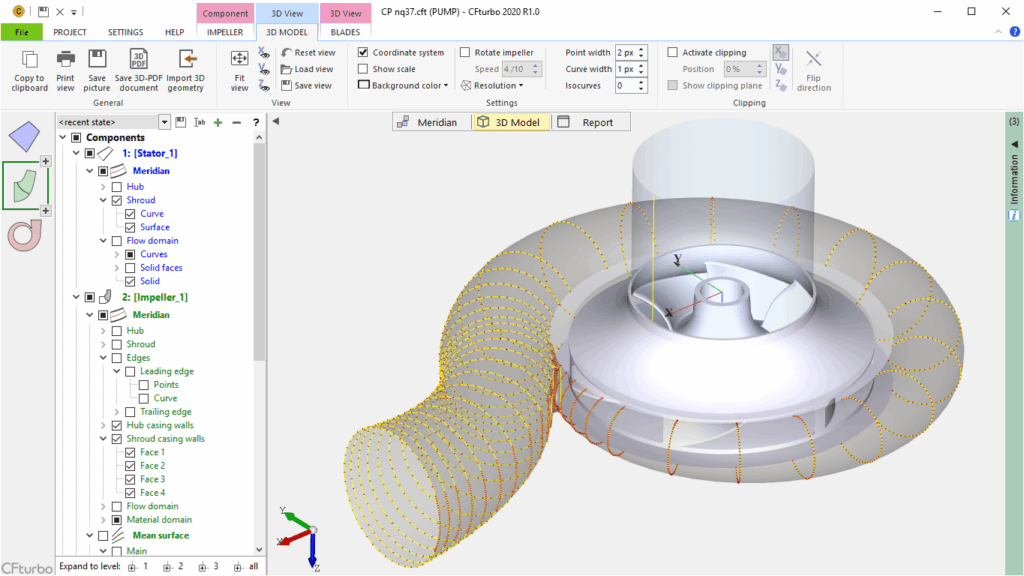

واجهة تفاعلية تسمح بمعاينة ثلاثية الأبعاد ديناميكية للمنتجات وتصميمات قابلة للتعديل بسهولة.
-
إمكانية استيراد وتصدير نماذج هندسية بصيغ CAD لدعم العمل المتكامل مع برامج التصميم الهندسي الأخرى.
-
مرونة عالية في ضبط سمك الريش، اتجاهات الدخول، ونصف قطر الانحناءات لتحقيق أفضل كفاءة وأداء صناعي.
-
دعم عمليات تحسين التصميم والبحث العلمي عبر إعدادات قابلة للتخصيص وإدخال معلمات قابلة للتصدير والاستخدام في دراسات التصميم العملية.
الاستخدامات الصناعية
-
في قطاع الطيران والفضاء، يُستخدم البرنامج لتصميم ضواغط ومراوح المحركات وأنظمة التهوية مع التحكم الدقيق في الأداء والضجيج.
-
في صناعة السيارات، يعزز تطوير مراوح الردياتير وضواغط الشواحن ومنافخ التكييف لتحقيق توازن بين الكفاءة والضجيج واستهلاك الطاقة.
-
في قطاع الطاقة، يسهم في تصميم مضخات الطرد المركزي والتوربينات الغازية والمائية لتوليد الطاقة بكفاءة عالية وتوافق مع شروط التشغيل المختلفة.
-
يستخدم أيضا في البحث الأكاديمي والهندسي لتسريع مراحل التصميم والاختبار الافتراضي وتقليل زمن التطوير بشكل كبير.
متطلبات التشغيل وسهولة الاستخدام
-
يدعم نظام التشغيل ويندوز (7، 8.1، 10، 11).
-
يحتاج إلى ذاكرة وصول عشوائي لا تقل عن 2 غيغابايت (يفضل 4 غيغابايت).
-
مساحة تخزين حوالي 200 ميغابايت.
-
البرنامج متعدد اللغات مع تحديثات مستمرة لتحسين الأداء وتسهيل الاستخدام.
-
يوفر تحكم دقيق في خطوات التصميم وتغيير المعلمات بسهولة ودعم لتكامل سير العمل مع أدوات التطوير الأخرى.
باختصار، برنامج CFTurbo هو خيار مثالي للمهندسين والمحترفين الذين يبحثون عن أداة تصميم متقدمة ومرنة لتطوير آلات تدفق دوارة تتميز بالكفاءة والجودة العالية، تدعم كافة مراحل التصميم من الفكرة إلى الاختبار الافتراضي بطريقة سهلة ومتكاملة مع أدوات المحاكاة الهندسية.
ما هو برنامج CFTurbo؟
مقدمة وتعريف شامل للأداة الهندسية المتخصصة
برنامج CFTurbo هو أداة هندسية متقدمة ومتخصصة في تصميم مكونات التوربوماشينري مثل المضخات، المراوح، الضواغط، والتوربينات بأنواعها المختلفة (الشعاعية، المحورية، والمختلطة). البرنامج يتميز بواجهة تفاعلية سهلة الاستخدام توجه المهندس خطوة بخطوة خلال عملية التصميم الكاملة، بدءاً من إنشاء التصميم الأولي التلقائي وانتهاءً بالتعديل الدقيق لكل تفاصيل النموذج لتلبية متطلبات الأداء والهندسة الصناعية بدقة متناهية.
يُستخدم CFTurbo من قبل المهندسين في مجالات متنوعة تشمل الهندسة الميكانيكية، صناعة السيارات، الطيران، الصناعات الكيميائية، وأنظمة التدفئة والتهوية والتكييف. يتيح البرنامج للمستخدمين تصميم أشكال هندسية جديدة كلياً أو تعديل تصاميم قائمة مسبقاً عبر استيراد ملفات CAD أو نماذج جاهزة، مع دعم خاصية الهندسة العكسية التي تسمح بإعادة إنتاج مكونات موجودة بالفعل لتحسينها أو تحليلها.
يتمتع البرنامج بقدرة عالية على التكامل مع برامج المحاكاة الهندسية مثل CFD (ديناميكا السوائل الحسابية) وFEA (التحليل باستخدام العناصر المحددة)، مما يمكّن المهندسين من اختبار المحاكاة وتحليل الأداء الديناميكي والحراري بدقة، قبل مرحلة التصنيع. كما يتيح تصدير النماذج بتنسيقات متعددة مع دعم تعديل المعلمات التصميمية بسهولة وديناميكية، مما يسهل عمليات البحث والتحسين في التصميمات الصناعية.
من الناحية التقنية، يحتوي CFTurbo على مكتبة واسعة من الوظائف مثل عرض وتحريك النموذج ثلاثي الأبعاد، تعيين معايير التصميم وبرمجتها بشكل بارامتري، إمكانية مقارنة عدة تصاميم في الوقت ذاته، ونظام متقدم لإدارة المشاريع وتوثيق خطوات العمل. جميع هذه الخصائص تجعل البرنامج مثالياً لتصميم التوربوماشينري بكفاءة عالية وتقليل وقت التطوير والتكاليف المرتبطة به.
باختصار، CFTurbo هو برنامج هندسي متكامل ومنتج فعال للمهندسين والراغبين في تصميم وتحليل مكونات التوربوماشينري، سواء كانوا مبتدئين بفضل دعمه المتدرج، أو ذوي خبرة عالية في المجال، مع ضمان إنتاج تصاميم دقيقة وعالية الجودة تعتمد على معايير الصناعة الحديثة.
مميزات برنامج CFTurbo:
لماذا يُعد الخيار الأمثل لتصميم محركات التوربو
برنامج CFTurbo يُعد واحدًا من أفضل وأكثر البرامج تخصصًا وفعالية في مجال تصميم محركات التوربو ومكونات التوربوماشينري، ويتميز بعدة مميزات تقنية وهندسية تجعله الخيار الأمثل للمهندسين والمصممين الذين يبحثون عن دقة عالية وإنتاجية متقدمة في تصميم المضخات، المراوح، الضواغط، والتوربينات بأنواعها المختلفة.
مميزات برنامج CFTurbo التي تجعله الخيار الأمثل:
-
تصميم تفاعلي وسهل الاستخدام: يعتمد البرنامج على واجهة رسومية تفاعلية تبسط عمليات التصميم المعقدة، حيث يقوم بتوليد نموذج أولي تلقائي يمكن للمستخدم تعديله والتحكم في كل تفاصيله بدقة، مما يوفر الوقت والجهد في البدء من الصفر ويوفر منصة متدرجة مناسبة للمستخدمين المبتدئين والمحترفين على حد سواء.
-
تغطية شاملة لأنواع التوربوماشينري: يدعم البرنامج تصميم مجموعة كبيرة ومتنوعة من مكونات التوربوماشينري مثل المضخات ذات التدفق المحوري، الشعاعي والمختلط، المراوح، الضواغط، توربينات الغاز والمياه، بما يشمل أنواع متعددة من ريش التوربينات والمراوح، مما يجعله أداة متعددة الاستخدامات تناسب جميع الصناعات الهندسية.
-
تكامل سلس مع برامج CAD وCAE: يوفر CFTurbo واجهات مباشرة للتكامل مع أشهر برامج التصميم الهندسي مثل CATIA، SolidWorks، وNX بالإضافة إلى برامج المحاكاة مثل ANSYS وCFD، مما يسهل تدفق العمل وتحليل الأداء الديناميكي والحراري للنماذج المصممة بدقة عالية، ويتيح عمليات محاكاة واختبار متقدمة قبل التصنيع.
-
دعم خاصية الهندسة العكسية: يمكن للمستخدمين إعادة تصميم وتطوير مكونات التوربوماشينري الحالية عن طريق استيراد النماذج الهندسية وتحليلها وتحسينها، مما يفتح مجالًا واسعًا لتحديث المعدات وتحسين الأداء بكفاءة دون الحاجة إلى إعادة تصميم كامل.
-
معالجة حسابية دقيقة ومعتمدة على القوانين العلمية: يعتمد البرنامج على معادلات ميكانيكا الموائع الأساسية وقوانين الديناميكا الحرارية إلى جانب البيانات التجريبية والمعادلات المعروفة في تصميم التوربوماشينري، ما يضمن أن تكون النتائج دقيقة وواقعية وتتماشى مع معايير الصناعة.
-

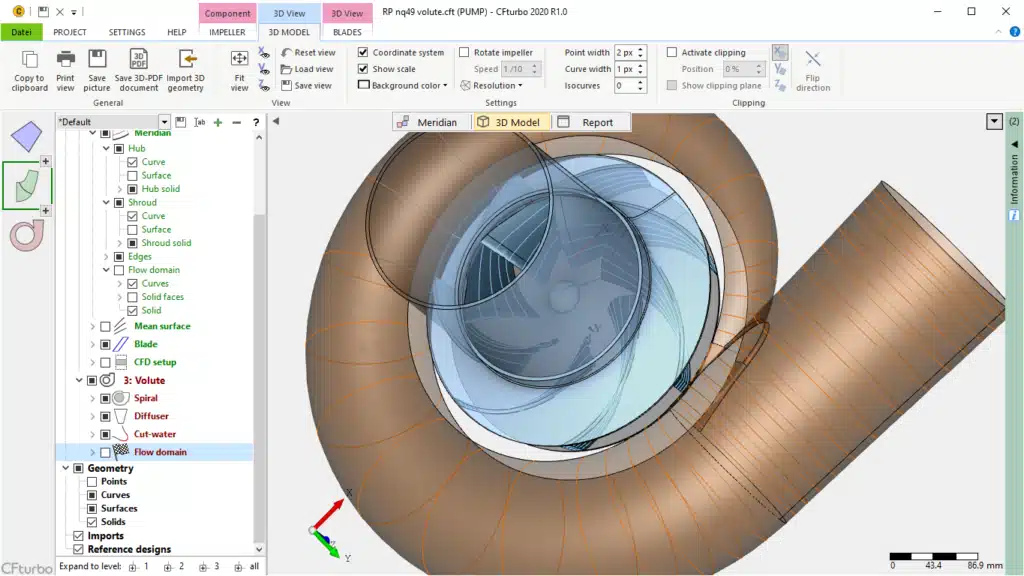

دعم التصميم البارامتري والنمذجة ثلاثية الأبعاد: يتيح البرنامج للمستخدمين تعديل كل معلمة تصميمية وإعادة توليد النموذج بسرعة، مع عرض مباشر ثلاثي الأبعاد يساعد في تصور التصميم وتحسينه باستمرار قبل الانتقال للمرحلة التالية.
-
توفير أدوات متقدمة لتحليل وتحسين الأداء: يمكن إدخال وسائل التحسين والبحث العلمي مثل تقنيات البحث الأمثل والنمذجة الديناميكية، ما يرفع من جودة التصميم ويحقق أفضل توازن بين الأداء، الكفاءة، والتكلفة الصناعية.
-
تناسب مختلف مستويات الخبرة: إذ يدعم CFTurbo المستخدمين الجدد عبر خطوات تصميم مهيكلة وتلقائية، وفي الوقت نفسه يمنح المحترفين حرية كاملة في تعديل التفاصيل والتعمق في المعايير الفنية.
-
قيمة مضافة اقتصادية: من حيث تقليل الوقت اللازم لتطوير التصاميم، وتوفير تكلفة التجارب الميكانيكية، ودعم عمليات التصنيع عبر نماذج دقيقة وقابلة للاستخدام المباشر، مما يعزز العائد على الاستثمار في المشاريع الهندسية.
-
تحديثات ودعم مستمر: البرنامج يتمتع بدعم فني وتحديثات دورية تواكب أحدث التطورات الهندسية والبرمجية، مع إمكانية إضافة وظائف خاصة مخصصة حسب احتياجات المستخدمين الكبيرة والمتنوعة.
باختصار، برنامج CFTurbo يقدم منصة متكاملة متطورة لمصممي محركات التوربو وآلات التوربوماشينري، تجمع بين سهولة الاستخدام، قوة التصميم العلمي، والتكامل البرمجي مع حلول المحاكاة الهندسية، مما يجعله الخيار الأمثل لتحقيق نتائج تصميمية فائقة الجودة بسرعة وكفاءة عالية في مجالات صناعية متعددة.
الوحدات البرمجية في CFTurbo:
تصميم المضخات والمراوح والضواغط والتوربينات
برنامج CFTurbo يحتوي على وحدات برمجية متخصصة تتيح للمستخدم تصميم وتحسين مختلف أنواع التوربوماشينري بكفاءة عالية، من المضخات، والمراوح، والضواغط، إلى التوربينات. هذه الوحدات تستهدف تقريبًا جميع احتياجات التصميم في صناعة الماكينات الدوارة، مع دعم أنواع متعددة من التدفقات الهندسية (محوري، شعاعي، مختلط)، مما يجعل البرنامج شاملًا ومرنًا في استخدامه الهندسي.
وحدات برنامج CFTurbo التفصيلية:
-
وحدة تصميم المضخات:
تركز هذه الوحدة على تصميم وتحسين كل أنواع المضخات الدوارة (Rotodynamic)، بما في ذلك المضخات ذات التدفق المحوري، المختلط، والطرد المركزي. كما تدعم تصميم مكونات خاصة مثل محركات بدء دوران المضخات (Inducers) ومضخات مياه الصرف الصحي. توفر هذه الوحدة تحكمًا دقيقًا في أشكال الشفرات والريش لضمان أفضل كفاءة وأداء تشغيلي. -
وحدة تصميم المراوح والمراوح النفاثة (Ventilators & Fans):
موجهة للمهندسين الذين يصممون وينمون مراوح التهوية، والمراوح الصناعية، والمراوح الخاصة مثل مراوح الردياتير ومراوح السنجاب (Squirrel-cage blowers). هذه الوحدة تدعم تصميم أنظمة تهوية متعددة الاتجاهات وتضمن تحقيق الأداء المطلوب مع تقليل الضوضاء وتحسين تدفق الهواء ضمن المعايير الهندسية الدقيقة. -
وحدة تصميم الضواغط (Compressors):
مخصصة لتصميم ضواغط التوربو بأنواعها المختلفة، مع دعم خاص للضواغط الطرد مركزية والمختلطة. تتيح الوحدة إمكانية تطبيق أشكال ريش خاصة لتلبية متطلبات التصنيع المتنوعة، وتوفر أدوات دقيقة لتحليل وتحسين الأداء الديناميكي للضاغط بما يتماشى مع احتياجات قطاع الطيران، الطاقة، والصناعة الكيميائية. -
وحدة تصميم التوربينات:
تشمل تصميم وتحسين التوربينات الغازية والمائية (Hydro turbines) ذات التدفق المحوري والشعاعي. تدعم هذه الوحدة كذلك أنواعًا متعددة من التوربينات مثل توربينات فرانسيس، التوربينات القائمة على أنابيب المياه (Pipe turbine)، وتوربينات كابلان. بالإضافة إلى ذلك، تقدم قاعدة بيانات متقدمة للخواص المائعة (مثل CoolProp) التي تسمح باستخدام سوائل متنوعة في التصميم، من وقود الصواريخ إلى ثاني أكسيد الكربون السوبركريتيكي.
مزايا التكامل بين الوحدات:
-
التصميم التكاملي حيث يمكن دمج المكونات مثل الريش، الستاتورات، والفلترات في مشاريع تصميم شاملة.
-
إمكانية القيام بعمليات التصميم العكسية لإعادة هندسة المنتجات الحالية وتحسينها.
-
دعم متقدم للنمذجة البارامترية ثلاثية الأبعاد مع عرض مباشر للمجسمات لتسهيل التعديل السريع على التصميمات.
-
التكامل التام مع برامج CAD وCFD لتحليل وتحسين الأداء، مما يجعل كل وحدة قابلة للتوسيع ضمن بيئة هندسية متكاملة.
باختصار، برامج وحدات CFTurbo تتيح تصميمًا تفصيليًا ومرنًا لمجموعة واسعة من مكونات التوربوماشينري، وهي مناسبة لمختلف الصناعات الهندسية، حيث تجمع بين سهولة الاستخدام، الدقة الهندسية العالية، والتكامل المحكم مع أدوات المحاكاة والتحليل. هذا يجعلها أداة مثالية للمهندسين الباحثين عن حلول تصميم متقدمة في مجال التوربوماشينري.
كيف يساهم CFTurbo في تسريع وتحسين تصميم مكونات التوربوماشينري؟
برنامج CFTurbo يساهم بشكل فعال في تسريع وتحسين تصميم مكونات التوربوماشينري بفضل مزيج مميز من الأدوات التفاعلية، الأتمتة، والدمج المتكامل مع برامج المحاكاة الهندسية، مما يدعم المهندسين في إنجاز تصميمات دقيقة ومعقدة في وقت أقل وبجهد أقل.
تسريع عملية التصميم
-
يبدأ البرنامج بتوليد مسودة أولية تلقائية للنموذج ثلاثي الأبعاد بناءً على مدخلات أولية بسيطة للمستخدم، مما يختصر مرحلة التصميم التمهيدي التي قد تأخذ وقتًا طويلاً عند التصميم اليدوي.
-
يسمح للمستخدمين بتعديل جميع المعايير الهندسية بدقة خطوة بخطوة، مع تحديثات فورية للرسومات والنماذج 3D، مما يخفف من تكاليف التجريب والتعديل اليدوي.
-
يعتمد البرنامج على واجهة مستخدم بديهية تسمح حتى للمبتدئين باتباع خطوات منظّمة مدعومة بشرح ومساعدة، مع إمكانية التدرج إلى تصميمات متقدمة، وعليه يتم تقليل الوقت المستغرق في التدريب والتعلم.
تحسين جودة ودقة التصميم
-
يدعم CFTurbo تكامل التصميم مع برامج التحليل العددي والمحاكاة مثل CFD وFEA، حيث يمكن تصدير النماذج مباشرةً لإجراء اختبارات الأداء الديناميكي والحراري، مما يسمح باكتشاف الأخطاء وتحسين التصميم قبل مرحلة التصنيع.
-
يوفر أدوات تصميم معتمدة على نظريات هندسية متقدمة وتحليل دقيق لتدفق السوائل، مما يجعل التصميمات أكثر كفاءة من حيث الأداء واستهلاك الطاقة والاستدامة.
-
يعزز البرنامج من إمكانيات التصميم البارامتري والنمذجة الهندسية التي تمكن المهندسين من اختبار سيناريوهات وتصاميم مختلفة بسرعة وتحليل تأثير كل تعديل بشكل فوري.
دعم الأتمتة والتكامل
-
يتيح البرنامج إنشاء تدفقات عمل أوتوماتيكية (Batch Mode) لتوليد عدة تصاميم بديلة تلقائياً بناءً على معايير محددة مسبقاً، مما يسهل البحث عن الحل الأمثل ويقلل من الجدولة الزمنية للمشاريع.
-
يتكامل مع بيئات تطوير المنتجات الحديثة، وربط مباشر مع حزم CAD وCAE المختلفة، مما يبسط عمليات التبادل البرمجي ويقلل من تكرار العمل أو الأخطاء الناتجة عن نقل البيانات اليدوي.
-
قدرة الأتمتة هذه تسمح بالتصميم بضغطة زر مع المحافظة على دقة وموثوقية النتائج وتحسين الاستجابة لمتطلبات السوق والمشاريع العاجلة.
زيادة الإنتاجية وتقليل التكلفة
-
بتقليل المراحل اليدوية وتوفير أدوات متقدمة للمراجعة والتعديل، يسمح البرنامج بتحقيق زيادة ملحوظة في إنتاجية فرق التصميم والتطوير.
-
يقلل التوافق العالي مع برامج المحاكاة من الحاجة للنماذج الفيزيائية المكلفة والاختبارات المعملية المتكررة، مما يساهم في تخفيض تكاليف التطوير.
-
ينتج عن هذا كله توفير في الوقت والتكلفة، مع ارتفاع درجة ثقة وجودة المنتج النهائي مما يجعل شركة التصميم في وضع تنافسي أفضل في السوق.
باختصار، برنامج CFTurbo يسهل ويوفر تجربة تصميم متقدمة تجمع بين السرعة، الدقة، والأتمتة، ويشجع على الابتكار والتخصيص في مكونات التوربوماشينري، وهو ما يجعله أداة لا غنى عنها للمهندسين الذين يسعون لتحقيق تحسينات نوعية في منتجاتهم بسرعة وجودة عالية.
التكامل بين برنامج CFTurbo وأدوات المحاكاة الهندسية (CFD وFEA)
برنامج CFTurbo يتميز بتكامل متطور وفعال مع أدوات المحاكاة الهندسية المتقدمة مثل CFD (ديناميكا الموائع الحسابية) وFEA (تحليل العناصر المحدودة)، مما يُمكن المهندسين من تصميم وتحليل التوربوماشينري بشكل شامل ودقيق، ويُسرع عملية تطوير المكونات بشكل ملحوظ.
كيف يساهم التكامل في تحسين التصميم؟
-
إنشاء نماذج CAD قابلة للمحاكاة: يسمح CFTurbo بإنشاء نماذج هندسية ثلاثية الأبعاد دقيقة وقابلة للتصدير بصيغ معتمدة مثل IGES وSTEP وSTL، تُستخدم مباشرة في برامج المحاكاة الأخرى. هذا التكامل يُجنب الحاجة إلى إعادة تصميم النموذج في كل منصة ويحافظ على دقة التصميم الهندسي الأصلي.
-
إجراء محاكاة CFD دقيقة: من خلال ربط الملفات مع محاكيات CFD مثل SimScale وANSYS Fluent، يستطيع المهندسون تحليل تدفق السوائل داخل المضخات والضواغط والتوربينات، بما في ذلك دراسة توزيع الضغط، سرعة السريان، وآثار الظواهر المعقدة مثل التجويف (Cavitation) والاضطرابات. تقدم هذه التحليلات رؤى عميقة لتحسين كفاءة المكونات وتقليل الخسائر الديناميكية.
-

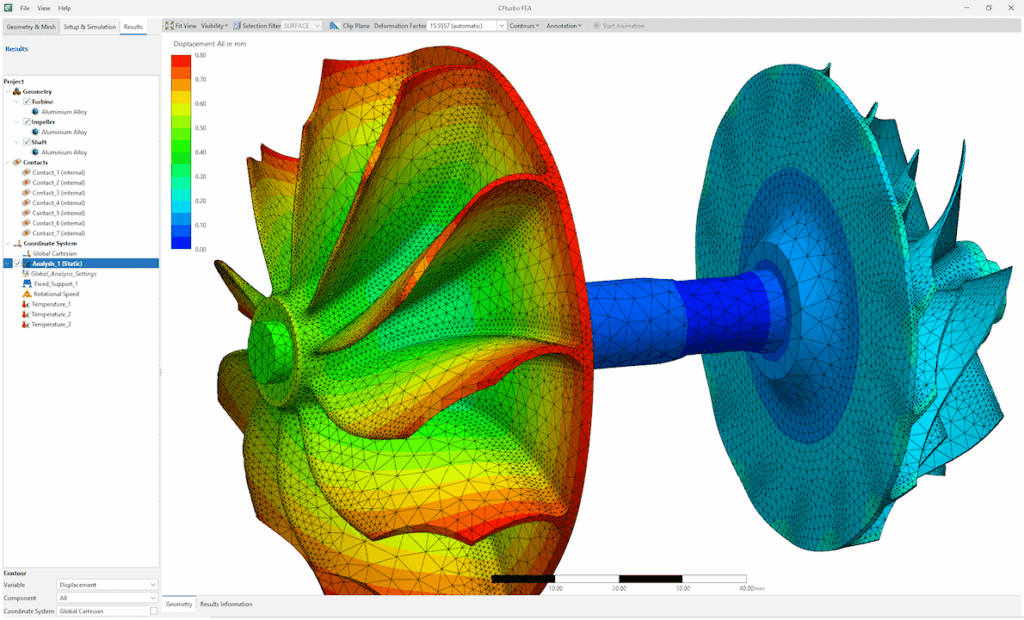

تحليل FEA لهياكل المكونات: يقدم التكامل مع برامج FEA قدرات تحليلية دقيقة للأحمال والضغوط التي تتعرض لها مكونات التوربوماشينري، مثل ريش التوربينات. يمكن للمهندسين تقييم الإجهادات، التشوهات، ونقاط الضعف الحرجة، مما يسهل اتخاذ قرارات التصميم لتقوية الهيكل وتحسين عمر المنتج.
-
تدفق عمل متكامل وأتمتة: يدعم CFTurbo بناء سير عمل أوتوماتيكي يبدأ من التصميم الهندسي، ثم التصدير للمحاكاة، واستيراد نتائج المحاكاة لتحليلها وتعديل التصميم بناءً عليها. هذا التتابع يسرع دورة التطوير ويُقلل من الأخطاء الناتجة عن التكرار اليدوي وعملية نقل البيانات.
-
دعم محاكاة متعددة الفيزياء: يوفر البرنامج بيئة عمل لدمج المحاكاة الديناميكية للسوائل مع التحليل الهيكلي الحراري والميكانيكي، مما يعكس ظروف التشغيل الحقيقية بدقة أكبر. هذا يتيح تحسين التصميم لضمان تحمل الظروف القاسية وتحقيق الكفاءة المثلى.
الفوائد العملية لهذا التكامل
-
تقليل الحاجة إلى النماذج الفيزيائية وتقليل تكلفة التجارب.
-
تسريع عملية تطوير المنتج من خلال اكتشاف العيوب وحل المشكلات في المراحل المبكرة.
-
تحسين موثوقية وأداء المكونات بفضل التحليل الهندسي متعدد الأبعاد.
-
تقديم تقارير دقيقة ومفصلة تسهم في اتخاذ قرارات تصميم استراتيجية مبنية على بيانات علمية واضحة.
باختصار، تكامل برنامج CFTurbo مع أدوات CFD وFEA يتيح تصميمًا هندسيًا ديناميكيًا وفعالًا، يجمع بين الدقة، السرعة، وتقليل التكاليف، مما يجعله خيارًا متميزًا للمهندسين الذين يسعون لتحقيق أعلى معايير الجودة في تصميم مكونات التوربوماشينري.
استخدامات برنامج CFTurbo في الصناعات الهندسية المختلفة:
من الطيران إلى الطاقة
برنامج CFTurbo يُستخدم على نطاق واسع في العديد من الصناعات الهندسية المختلفة بفضل خصائصه المتقدمة في تصميم وتحليل مكونات التوربوماشينري، مما يدعم تطوير أنظمة معقدة تتطلب دقة وكفاءة عالية. إليك نظرة مفصلة على استخدامات البرنامج في بعض الصناعات الرئيسية:
الطيران والفضاء
في صناعة الطيران، يُستخدم CFTurbo بشكل كبير لتصميم مكونات محركات الطائرات مثل الضواغط والتوربينات والمراوح. يوفر البرنامج القدرة على تصميم ريش التوربينات بدقة عالية مع تحسين تدفق الهواء لتحقيق كفاءة وقوة دفع أكبر مع تقليل وزن المكونات، مما يسهم في تحسين أداء المحركات وتقليل استهلاك الوقود. كما يدعم التكامل مع برامج المحاكاة CFD وFEA لتحليل أداء المحركات تحت ظروف تشغيل مختلفة، مما يضمن موثوقية وأمان أعلى.
صناعة الطاقة الكهربائية
في مجال الطاقة، يُستخدم البرنامج لتصميم التوربينات الغازية والمائية التي تُعد جوهر محطات توليد الطاقة. يمكن للمهندسين تصميم ريش التوربينات بأساليب مبتكرة لتحسين الكفاءة وتقليل الخسائر الميكانيكية، مما يؤدي إلى زيادة إنتاج الطاقة وتقليل التأثير البيئي. كما يسهل CFTurbo تصميم مضخات ضخ المياه وأنظمة التبريد المستخدمة في محطات الطاقة المختلفة، مع ضمان موثوقية تشغيلها.
صناعة السيارات
يُستخدم برنامج CFTurbo في صناعة السيارات لتصميم مضخات المياه وأنظمة الشحن التوربيني (Turbochargers) التي تحسن أداء محركات السيارة وكفاءتها. يمكن للمهندسين تحسين تصميم الضواغط والمراوح لتحقيق توازن بين القوة والأداء مع تقليل الاستهلاك وتحسين انبعاثات العادم.
الصناعة الكيميائية والبتروكيميائية
في هذه الصناعات، يعتمد البرنامج على تصميم مضخات النقل والضواغط التي تتحمل ظروف تشغيل قاسية، مثل درجات حرارة وضغوط عالية أو مواد كيميائية ضارة. يمكن من خلال CFTurbo تصميم أنظمة فعالة وآمنة لنقل السوائل والغازات والمعالجة الصناعية، مع ضمان طول عمر المعدات وتقليل التوقفات.
التدفئة والتهوية وتكييف الهواء (HVAC)
تُستخدم وحدات المراوح والمضخات المصممة عبر CFTurbo في أنظمة التهوية وتكييف الهواء لضمان توزيع هواء فعال وتقليل استهلاك الطاقة، وهو أمر حيوي للمباني والمنشآت الصناعية. البرنامج يُوفر نماذج دقيقة تساعد في تحسين الأداء وتقليل الضوضاء والاهتزازات.
البحث والتطوير الأكاديمي والهندسي
يهتم العديد من الجامعات ومراكز البحث باستخدام CFTurbo كأداة لتعليم تصميم التوربوماشينري وإجراء أبحاث متقدمة على تحسين تصميمات المكونات وإجراء محاكاة متعددة. يسمح البرنامج بإنشاء نماذج قابلة للتعديل ومتكاملة مع بيئات المحاكاة مما يدعم التطوير العلمي والتقني.
ملخص
باختصار، برنامج CFTurbo هو أداة قوية ومرنة تُستخدم في مجموعة واسعة من الصناعات الهندسية مثل الطيران، الطاقة، السيارات، الصناعة الكيميائية، وأنظمة HVAC. يتميز بقدرته على تصميم وتحليل مكونات توربوماشينري معقدة بدقة عالية، مما يدعم تحسين الكفاءة التشغيلية، تقليل التكاليف، وتعزيز الابتكار في مختلف المجالات الصناعية.
كيفية تصميم ريش التوربينات والمراوح بكفاءة عالية باستخدام CFTurbo
تصميم ريش التوربينات والمراوح بكفاءة عالية باستخدام برنامج CFTurbo ينطوي على عملية متكاملة تشمل عدة مراحل هندسية مدروسة تستفيد من أدوات وتكنولوجيات البرنامج المتقدمة لدعم تصميم ريش تحقق توازناً بين الكفاءة الديناميكية، القوة الميكانيكية، وتقليل الخسائر السوائلية.
خطوات تصميم ريش التوربينات والمراوح باستخدام CFTurbo:
-
بدء مشروع تصميم جديد:
يبدأ المهندس بإنشاء مشروع جديد داخل برنامج CFTurbo، يختار نوع الجهاز المراد تصميمه (مثل مضخة شعاعية، مروحة محورية، ضاغط، أو توربين)، مع ضبط نقطة التصميم الأساسية التي تمثل شروط التشغيل المهمة مثل معدل التدفق، نسبة الضغط، والسرعة الدورانية. -

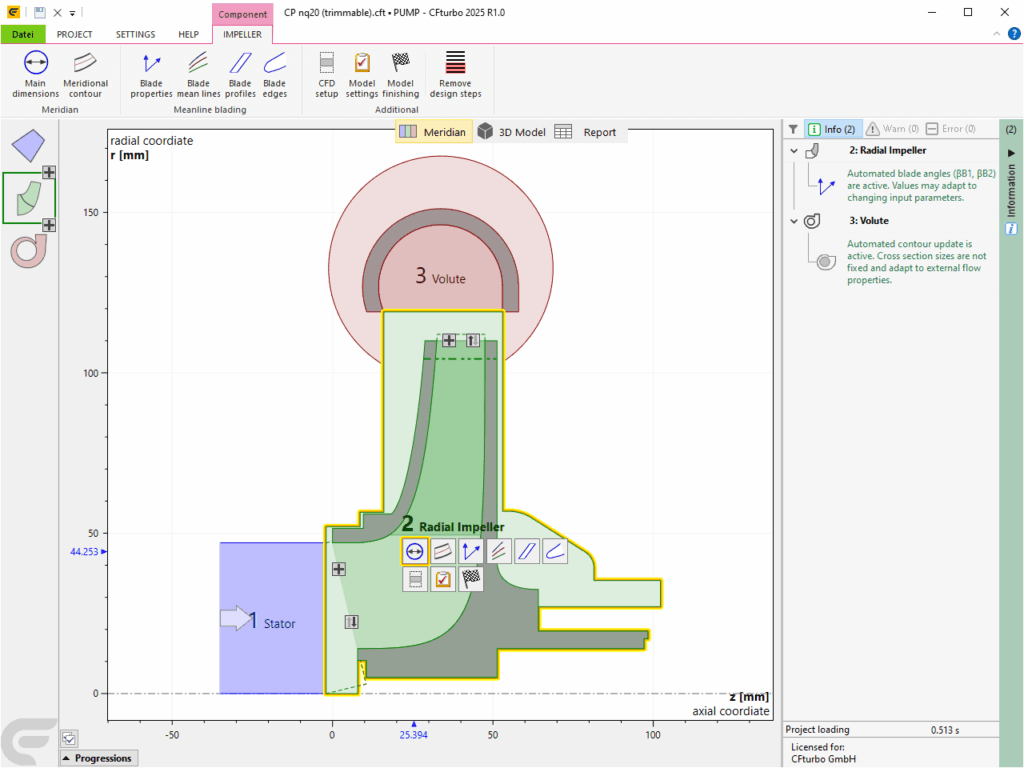

تحديد المعلمات الهندسية الأساسية:
يتم إدخال القيم الأولية للمعلمات الهندسية مثل قطر المحور، قطر الطرف، العرض عند المدخل والمخرج، وسمك الريحان. يوفر البرنامج نماذج أولية تعتمد على علاقات تجريبية من الأبحاث والكتب الهندسية تساعد في وضع تصميم مبدئي واقعي. يمكن تعديل هذه المعلمات يدوياً للحصول على التصميم الأمثل. -
تصميم منحنيات الريش:
يستخدم CFTurbo أدوات هندسية متقدمة لرسم منحنيات الريش باستخدام خطوط بيزير (Bezier splines) أو تمثيل هندسي دقيق لمسارات الهواء حول الريشة. يمكن ضبط كل نقطة على هذه المنحنيات بدقة، ما يتيح تحكمًا مثالياً في الشكل الهندسي للريحان بهدف تحسين أداء تدفق الهواء أو السوائل وزيادة الكفاءة. -
اختيار طريقة تصميم الريش:
يتيح البرنامج تصميم الريش في وضعين:-
وضع “Airfoil” حيث يتم تصميم الريش كشكلاً هوائيًا لتقليل مقاومة الهواء وتحسين أداء السوائل.
-
وضع “Mainline” حيث يتم التركيز على الخطوط الرئيسة للريش التي تحدد الشكل العام، مع إمكانية العمل متعدد المراحل للمراوح ذات الريش المتعاكس (contra-rotating).
-
-
إعداد تحليل تدفق CFD وتحضير المحاكاة:
قبل إجراء المحاكاة، يوفر CFTurbo إمكانية إعداد النموذج لإجراء محاكاة ديناميكا الموائع الحسابية (CFD) عن طريق إضافة امتدادات عند مداخل ومخارج الريش، وضبط مناطق الاتصال بين المكونات مثل مناطق ريش الدوار والثابت لإجراء تحليل دقيق وتوقع أداء الركيزة تحت ظروف التشغيل الواقعية. -
تحليل الأداء والمحاكاة الرقمية:
يتم تصدير النموذج إلى برامج CFD ذات التوافق مع CFTurbo لتحليل توزيع الضغط، سرعة المائع، التجاويف، والاضطرابات حول الريش. نتائج هذه المحاكاة تمكن المهندسين من التعرف على نقاط الخسائر والقصور في التصميم وتحسين الشكل الهندسي للريش لتحقيق أداء أفضل. -
التعديل والتحسين الديناميكي:
بناءً على نتائج المحاكاة، يمكن تعديل المعلمات الهندسية للريحان داخل البرنامج لإعادة تحسين شكل الريش، وتكرار عمليات التصميم والمراجعة بسرعة بفضل خاصية التحديث المباشر للنموذج ثلاثي الأبعاد التي يوفرها CFTurbo. -
التكامل مع التحليل الميكانيكي:
بعد التأكد من الجوانب الديناميكية، يُمكن توجيه التصميم إلى تحليل العناصر المحدودة (FEA) للتحقق من تحمل الريش للأحمال الميكانيكية والحرارية، وضمان متانتها واستقرارها أثناء التشغيل الفعلي.
ميزات دعم التصميم في CFTurbo:
-
دعم قاعدة بيانات للخواص المائعة التي تُستخدم في حسابات التصميم مما يجعل النظام دقيقًا ومتوافقًا مع مختلف السوائل والغازات.
-
إمكانية ضبط ريش الزوابع والتقسيمات (splitter blades) التي تحسن من تدفق المائع حول الريشة.
-
عرض ثلاثي الأبعاد تفاعلي للنموذج، يُمكّن المهندسين من استعراض التفاصيل الدقيقة للريش من زوايا مختلفة وتعديلها بسهولة.
بفضل هذه الأدوات المدمجة، يمكّن برنامج CFTurbo المهندسين من تصميم ريش التوربينات والمراوح بكفاءة عالية تجمع بين الأداء الديناميكي والصلابة الميكانيكية، مما يوفر عليهم الوقت والتكلفة في تطوير نماذج أكثر كفاءة وقابلة للتنفيذ في التطبيقات الصناعية.
ميزات التخصيص والمرونة في برنامج CFTurbo لتلبية متطلبات المشاريع الضخمة
برنامج CFTurbo يتميز بقدرات تخصيص ومرونة عالية تتيح له تلبية متطلبات المشاريع الهندسية الضخمة والمعقدة التي تتطلب دقة وكفاءة متقدمة في تصميم مكونات التوربوماشينري. هذه الميزات تسهم في توفير بيئة تصميم متكاملة تتكيف مع ظروف واحتياجات المستخدمين المتنوعة.
ميزات التخصيص والمرونة في CFTurbo:
-

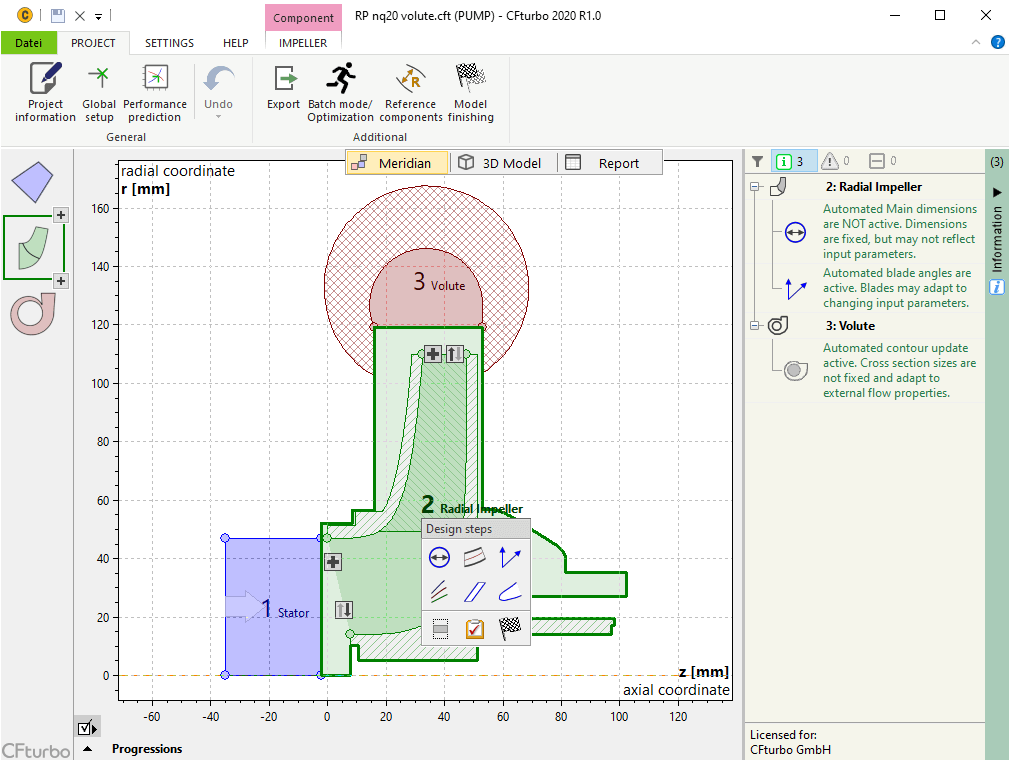

تصميم ميريديوني متقدم باستخدام B-Spline:
يوفر البرنامج أدوات متقدمة لضبط منحنيات التصميم باستخدام تقنية B-Spline، مما يسمح بتقسيم مقاطع القناة التدفقية بدقة عالية جدًا. يمكن التحكم بنعومة وانحناءات التصميم مما يحسن أداء التدفق ويخفض من الخسائر، وهو أمر بالغ الأهمية في المشاريع الضخمة التي تتطلب دقة تصميم متناهية. -
ضبط مخصص لاتجاه دخول الحلزون:
يمكن تعديل اتجاه دخول الحلزون بين المحوري والشعاعي ليلائم قيود التغليف الفعلية ومسارات الأنابيب في التطبيقات الصناعية الواقعية، وهذا يعزز من مرونة البرنامج لتلبية اختلافات التصميم الصناعي بفعالية. -
توزيع سمك مرن لريش التوربينات:
يمنح البرنامج إمكانية توزيع سمك الريش بشكل متغير على خط المنتصف أو الضلع المخصص للشفط أو الضغط في الريشة، مما يؤثر إيجابياً على الأداء والكفاءة التصنيعية ويزيد من جودة المنتج النهائي. -
تكامل واسع مع منصات المحاكاة:
يدعم البرنامج تكاملًا محسنًا مع أدوات المحاكاة الرائدة مثل Ansys Fluent وDiscovery وCONVERGE، مما يوفر انتقالًا سريعًا وموثوقًا من مرحلة التصميم إلى مرحلة التحليل المحاكى، مع حفظ الإعدادات وأتمتة العمليات، وهو أمر حاسم لمشاريع التطوير المعقدة. -
إمكانية التخصيص في سير العمل وأتمتة العمليات:
يسمح البرنامج بإعداد سلاسل عمل مخصصة وفقًا لحاجة المشروع، مما يدعم عمليات تصميم متكررة أو متعددة المراحل بشكل أوتوماتيكي. هذه الميزة تزيد من كفاءة استخدام الوقت وتقليل الأخطاء البشرية. -
دعم متعدد الاستخدامات للمواد والسوائل:
يتضمن نظام قاعدة بيانات غني للخواص المائعة والمواد التي يمكن استخدامها في التصميم، ما يتيح للمستخدم تحديث أو إضافة مواد جديدة تناسب متطلبات التصميم المختلفة، خاصة في مشروعات الطاقة وتقنيات الصيانة الحديثة. -
إدارة متقدمة للمشاريع الكبيرة:
البرنامج يوفر بيئة عمل تدعم إدارة المشاريع المتعددة وتوثيق مراحل التصميم والتعديل، مع الاحتفاظ بسجل دقيق لكل التغييرات مما يسهل التعاون بين الفرق الهندسية المختلفة في المشاريع الضخمة. -
قدرات تصميم بارامتري وديناميكي:
يسمح البرنامج بتغيير المعلمات التصميمية في أي مرحلة والحصول على تحديث لحظي في كافة أجزاء النموذج، هذا التصميم البارامتري مهم للمشاريع التي تتطلب اختبارات متعددة وتحاليل حساسية دقيقة. -
واجهة مستخدم قابلة للتخصيص:
يمكن للمستخدم تعديل واجهة العمل لتناسب أسلوبه واحتياجاته من حيث الأدوات المعروضة، طرق التفاعل، وأسلوب عرض العناصر الرسومية، مما يزيد من راحة وكفاءة الاستخدام. -
توافق مع متطلبات التصنيع الحديثة:
يراعي البرنامج قيود ومتطلبات عمليات التصنيع ويتيح تصميمًا يلائم الاختلافات الصناعية والتقنية لتجنب المشاكل أثناء تنفيذ التصاميم على أرض الواقع.
خلاصة
تمكن ميزات التخصيص والمرونة في برنامج CFTurbo المستخدمين من التعامل مع مشاريع ضخمة ومعقدة بكل يسر، من خلال تحكم دقيق وشامل في جميع جوانب التصميم، مع دعم أتمتة متقدمة، تكامل قوي مع أدوات المحاكاة، وإدارة متقدمة للمشاريع، ما يضمن سرعة تطوير عالية، جودة تصميم فائقة، وموثوقية في الأداء مع خفض التكاليف التشغيلية.
متطلبات تشغيل برنامج CFTurbo ونصائح للاستفادة القصوى من أدواته
برنامج CFTurbo يحتاج إلى متطلبات تشغيل محددة لضمان الأداء السلس والاستفادة القصوى من أدواته المتقدمة في تصميم التوربوماشينري. بالإضافة إلى تلبية متطلبات النظام، هناك نصائح مهمة تساعد المستخدمين على تحقيق أفضل تجربة ممكنة مع البرنامج.
متطلبات تشغيل برنامج CFTurbo:
-
نظام التشغيل: يدعم البرنامج أنظمة ويندوز الحديثة مثل Windows 11، Windows 10، Windows 8.1، وWindows 7.
-
المعالج: ينصح بمعالج حديث بسرعة عالية لضمان سرعة أداء العمليات الحسابية والرسومية.
-
ذاكرة الوصول العشوائي (RAM): الحد الأدنى الموصى به هو 2 غيغابايت، ولكن يُفضل وجود 4 غيغابايت أو أكثر لتحسين سرعة البرنامج خاصة عند التعامل مع تصميمات معقدة أو كبيرة الحجم.
-
مساحة التخزين: يحتاج البرنامج إلى مساحة فارغة لا تقل عن 200 ميغابايت لتثبيته وتشغيله بشكل مثالي.
-
برمجيات داعمة: يتطلب وجود Microsoft .Net Framework 4.0 أو إصدار أحدث.
-
دعم الرسومات: يفضل وجود كرت شاشة يدعم الرسومات ثلاثية الأبعاد لتحسين عرض النماذج والتفاعل معها.
نصائح للاستفادة القصوى من أدوات CFTurbo:
-
تحديث البرنامج بانتظام: يُنصح باستخدام أحدث إصدارات البرنامج للاستفادة من الميزات الجديدة والتحسينات التي تقلل من الأخطاء وتسرع من سير العمل.
-
استغلال التكامل مع برامج المحاكاة: لزيادة دقة التصميم وجودته، يُفضل التكامل مع برامج CFD وFEA لإجراء محاكاة التدفق وتحليل الإجهادات على النماذج، مما يوفر نتائج تصميم واقعية وقابلة للتطبيق الصناعي.
-
تعلم استخدام المعلمات القابلة للتصدير: استغلال خاصية تصدير المعلمات يمكن أن يساعد في إجراء تحسينات وتصميمات متتابعة بسرعة دون الحاجة لإعادة إدخال البيانات.
-
التدريب والتوثيق: قراءة الدليل الفني ومشاهدة فيديوهات الدعم من موقع البرنامج تسهل تعلم استخدام الأدوات والخصائص المعقدة.
-
استخدام التمثيل الثلاثي الأبعاد التفاعلي: استغلال خاصية التدوير، التكبير، والتحريك للنموذج ثلاثي الأبعاد لفحص التصميم من كافة الزوايا والتأكد من خلوه من العيوب.
-
إدارة مشاريع فعالة: الاستفادة من إمكانيات البرنامج في حفظ النسخ المختلفة من المشاريع، التعليق عليها، وإدارة مراحل التطوير بفعالية.
-
استخدام أتمتة العمليات: إعداد مهام مؤتمتة batch mode في حالة وجود تصاميم متعددة مشابهة، مما يوفر الكثير من الوقت في المشاريع الضخمة.
-
التحقق من متطلبات النظام: الحرص على توافق نظام التشغيل ومواصفات الحاسب مع متطلبات البرنامج لتفادي البطء أو الأعطال.
خلاصة
يتطلب برنامج CFTurbo نظام تشغيل حديث ومتطلبات تقنية معقولة لضمان أداء قوي ومستقر، مع الاستفادة من نصائح مثل التحديث المستمر، التكامل مع محاكيات الهندسة، والتدريب على استخدام خصائص البرنامج المتقدمة. هذه الممارسات تزيد من فعالية التصميم ودقته وتوفر الوقت والتكلفة في المشاريع الهندسية الكبيرة والمعقدة.
تجارب وآراء المستخدمين والخبراء في تصميم التوربوماشينري باستخدام CFTurbo
تجارب وآراء المستخدمين والخبراء في تصميم التوربوماشينري باستخدام برنامج CFTurbo تعكس رضاًا عامًا واسعًا حول كفاءة ودقة البرنامج، بالإضافة إلى قدرته على تحسين سير العمل في المشاريع الهندسية المعقدة.
آراء الخبراء في CFTurbo
يعتبر الخبراء CFTurbo برنامجًا رائدًا في مجال تصميم مكونات التوربوماشينري لما يقدمه من دمج فعال بين سهولة الاستخدام وقوة الأداء الهندسي. العديد من دراسات الحالة التي أجرتها جامعات ومراكز أبحاث تؤكد أن البرنامج يوفر نماذج ثلاثية الأبعاد دقيقية يمكن استخدامها مباشرة في برامج المحاكاة الحسابية (CFD) وتحليل العناصر المحدودة (FEA) دون الحاجة إلى إعادة التصميم (web. هذا يسرع من عملية البحث عن الحلول الهندسية المثلى ويوفر وقتًا كبيرًا في تطوير المشاريع.
كما يشيد الخبراء بالتكامل المباشر مع برامج المحاكاة المشهورة مثل Ansys وSimScale، حيث يوفر هذا التكامل بيئة عمل متكاملة تسمح بتنفيذ تصميم وتحليل ديناميكي متكرر بشكل سريع وسلس، مما يزيد من موثوقية النتائج ويعزز من دقة التوقعات الخاصة بأداء المكونات ().
تجارب المستخدمين
-
سهولة الاستخدام: أبلغ مستخدمون بغنى واجهة البرنامج وبساطتها، حيث يستطيع المصممون بدء تصميم مكونات معقدة حتى مع خبرة محدودة، وذلك بفضل الخطوات المنهجية المدعومة بمساعدة تفاعلية ونماذج أولية جاهزة ().
-
تحسين الإنتاجية: قدم المستخدمون تقييمات إيجابية حول تسريع دورة التصميم بفضل خاصية التحديث الحي للنماذج ثلاثية الأبعاد وإمكانية تصدير الملفات مباشرة إلى برامج المحاكاة، ما أدى إلى تقصير الزمن اللازم من مرحلة التصميم إلى اختبار الأداء ().
-
دقة النتائج: تجارب عدة أظهرت أن دقة التصميمات وجودة المحاكاة المدمجة في البرنامج تؤدي إلى انخفاض معدلات الفشل والعيوب في المراحل الصناعية، مع تعزيز الأمن والسلامة التشغيلية ().
فوائد إضافية
-
يتيح CFTurbo إعادة هندسة التصاميم القائمة، ما يسهل على المصممين تحسين المنتجات الموجودة وتطوير نسخ محسنة منها بدلاً من البدء من الصفر (web- يدعم البرنامج العمل الجماعي وتبادل المشاريع بين الفرق الهندسية بسهولة من خلال أدوات إدارة المشاريع المدمجة ().
خلاصة
تقدم تجارب وآراء المستخدمين والخبراء دليلًا قويًا على أن برنامج CFTurbo هو أداة تصميم متقدمة تجمع بين البساطة في الاستخدام، القابلية للتخصيص العالية، ودقة التصميم الهندسي. إنه خيار موثوق به لمصممي التوربوماشينري الباحثين عن تحسين الإنتاجية وجودة التصاميم، وتمكينهم من تنفيذ مشاريع هندسية معقدة بكفاءة عالية.
