PLC-Lab Pro هو برنامج متخصص في إنشاء ومحاكاة الآلات والعمليات الصناعية ثنائية الأبعاد، بهدف اختبار برامج وحدات التحكم المنطقي القابلة للبرمجة PLC في بيئة افتراضية قبل توصيلها بمعدة حقيقية. يتيح البرنامج تصميم السيور الناقلة والخزانات والأسطوانات والحساسات والمحركات ولوحات التشغيل، ثم ربطها مع TIA Portal وS7-PLCSIM أو وحدات PLC فعلية لمراقبة استجابة المشروع واكتشاف الأخطاء في منطق التحكم بصورة مبكرة وآمنة.

أصبح اختبار برامج PLC قبل تشغيل الآلات الحقيقية خطوة أساسية في مشروعات الأتمتة الصناعية، خصوصاً عندما يتعلق الأمر بخطوط إنتاج مرتفعة التكلفة أو أنظمة تحتوي على محركات وأسطوانات هوائية وحساسات وعناصر أمان. أي خطأ صغير في منطق التشغيل قد يؤدي إلى اصطدام ميكانيكي، أو حركة غير متوقعة، أو توقف الإنتاج، أو تلف جزء من المعدة.

هنا تظهر أهمية تحميل برنامج PLC-Lab Pro، الذي يمنح المهندس أو الطالب بيئة افتراضية يمكن من خلالها رسم الآلة، تعريف الحساسات والمشغلات، ربطها ببرنامج التحكم، ثم مراقبة طريقة عمل النظام بالكامل قبل توصيله بالمعدات الفعلية.

لا يُعد PLC-Lab Pro برنامجاً لكتابة كود PLC بديلاً عن TIA Portal، بل يعمل كنموذج افتراضي للآلة أو العملية التي سيتحكم بها برنامج PLC. وبذلك يمكن كتابة البرنامج داخل TIA Portal أو بيئة تحكم متوافقة، وتشغيله من خلال محاكي مثل PLCSIM، ثم استخدام PLC-Lab لتمثيل الجزء الميكانيكي والكهربائي من المشروع.

ما هو برنامج PLC-Lab Pro؟

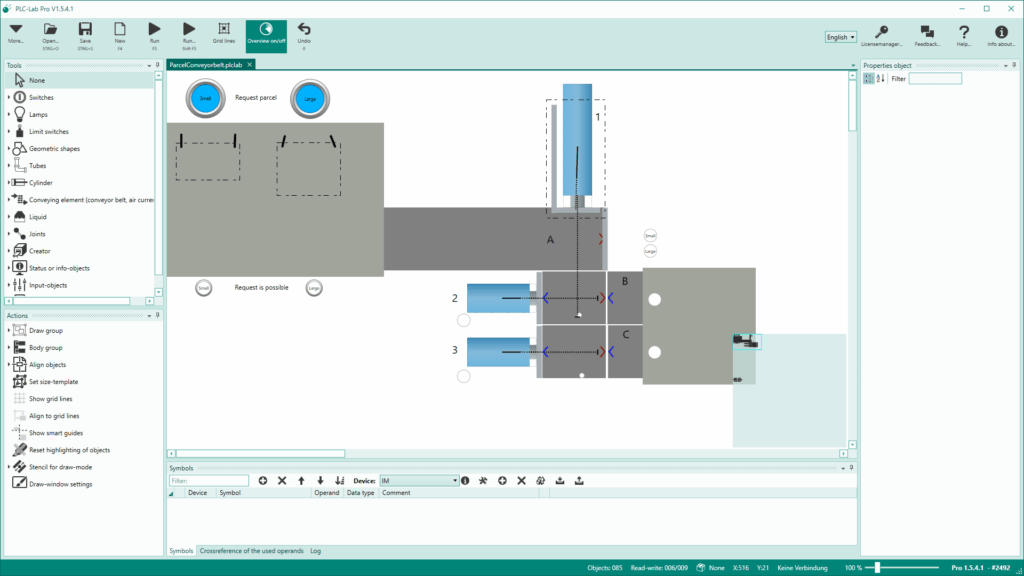

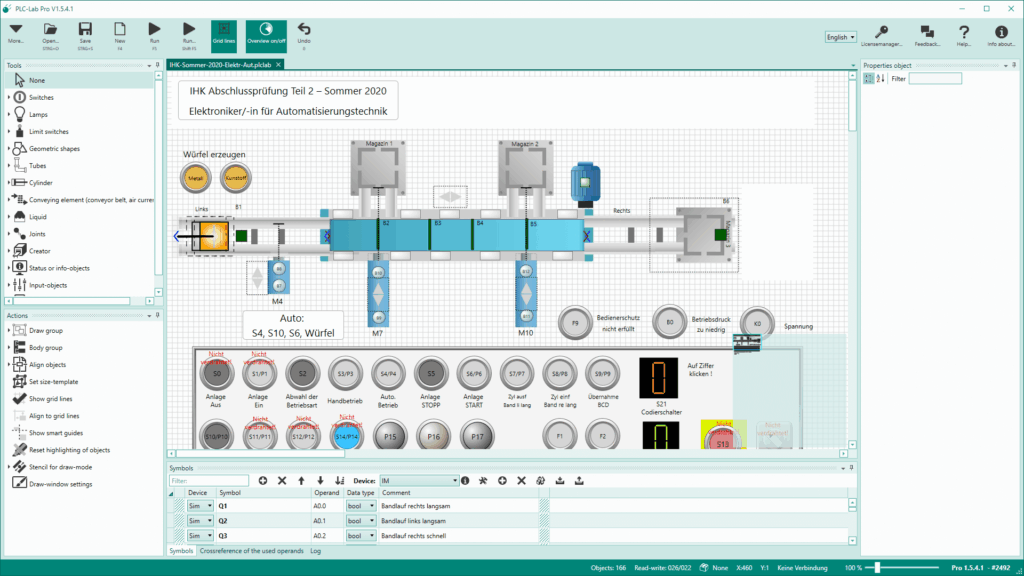

PLC-Lab Pro هو برنامج محاكاة ثنائي الأبعاد طورته شركة MHJ-Software لإنشاء نماذج افتراضية للآلات والعمليات الصناعية. يستطيع المستخدم رسم نظام يحتوي على سيور ناقلة، أجسام متحركة، خزانات، سوائل، أسطوانات، مفاتيح، مصابيح، حساسات، مشغلات وعناصر تحكم، ثم ربط هذه العناصر بعناوين المدخلات والمخرجات داخل برنامج PLC.

تدعم نسخة Pro جميع اتصالات الأجهزة المتاحة في البرنامج، بما في ذلك محاكيات Siemens S7-PLCSIM، وS7-PLCSIM Advanced، ووحدات Siemens الحقيقية، بالإضافة إلى CODESYS عبر OPC UA وFluidSim وGRAFCET-Studio وWinSPS-S7. أما إصدار MHJ الأقل تكلفة، فيقتصر بصورة أساسية على العمل مع GRAFCET-Studio وWinSPS-S7.

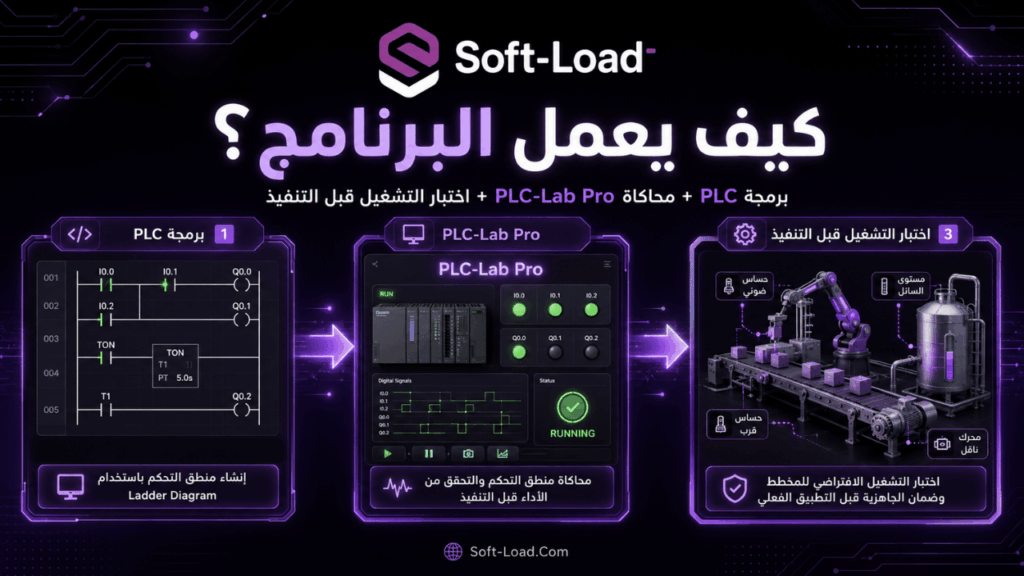

كيف يعمل البرنامج؟

تعتمد آلية العمل على تبادل الإشارات بين برنامج PLC والنظام الافتراضي:

• يرسل PLC-Lab حالات الحساسات والمفاتيح إلى مداخل برنامج PLC.
• يقرأ البرنامج حالات المخارج الصادرة من PLC.
• تتحرك عناصر النظام الافتراضي بناءً على حالات المخارج.
• تتغير الحساسات وفق حركة الأجسام أو مستوى السوائل أو موقع الأسطوانات.
• يستمر التفاعل في دورة محاكاة قريبة من تسلسل التشغيل الحقيقي.

على سبيل المثال، عند تصميم سير ناقل، يمكن ربط محرك السير بالمخرج Q0.0 وربط حساس وجود المنتج بالمدخل I0.0. عندما يفعّل برنامج PLC المخرج، يبدأ السير الافتراضي في الحركة. وعندما يصل المنتج إلى موقع الحساس، يرسل PLC-Lab إشارة إلى المدخل، ليكمل برنامج التحكم الخطوة التالية.

ما الجديد في PLC-Lab 3.5.1؟

تشير ملاحظات الإصدار الرسمية إلى أن PLC-Lab 2D 3.5.1.0 صدر بتاريخ 20 يونيو 2026، وقدم تنسيق المشروع الجديد .plclabV4. يستطيع الإصدار فتح المشروعات القديمة، ثم تحويلها عند الحفظ إلى التنسيق الجديد.

أهم تحسينات تنسيق V4

عند فتح مشروع قديم وحفظه باستخدام الإصدار 3.5.1، يُنشأ ملف بالتنسيق الجديد، بينما يحصل الملف السابق على الامتداد .plclab_old. وتوضح وثائق الشركة أن دعم الحفظ بالتنسيق القديم سيظل متاحاً خلال فترة انتقالية، على أن تُزال خياراته ابتداءً من عام 2027.

أهم مميزات برنامج PLC-Lab Pro

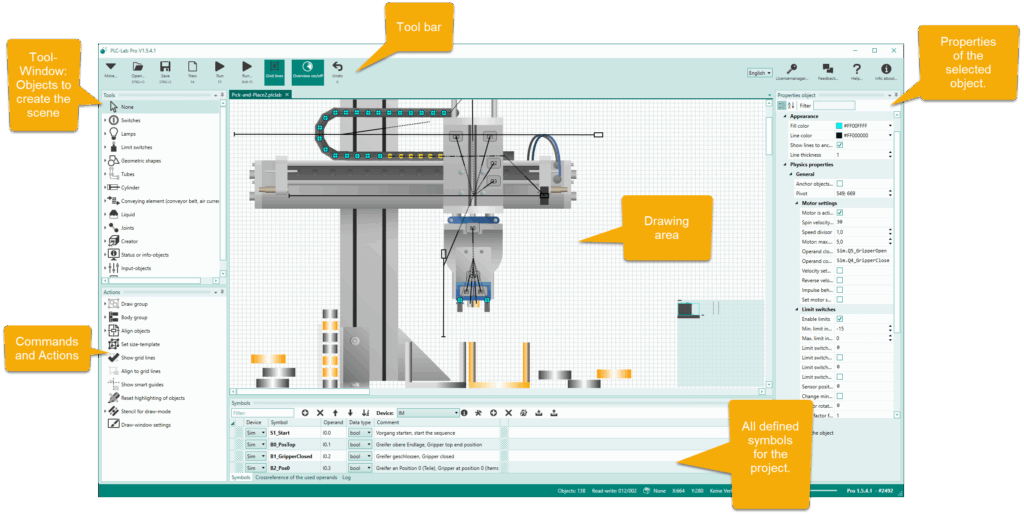

إنشاء توأم رقمي ثنائي الأبعاد

يسمح البرنامج بإنشاء Digital Twin مبسط للآلة أو المحطة الصناعية. لا يحتاج المستخدم إلى خبرة في برامج التصميم ثلاثي الأبعاد، إذ يمكن بناء النظام باستخدام عناصر جاهزة وأشكال هندسية وأدوات تحريك وربط.

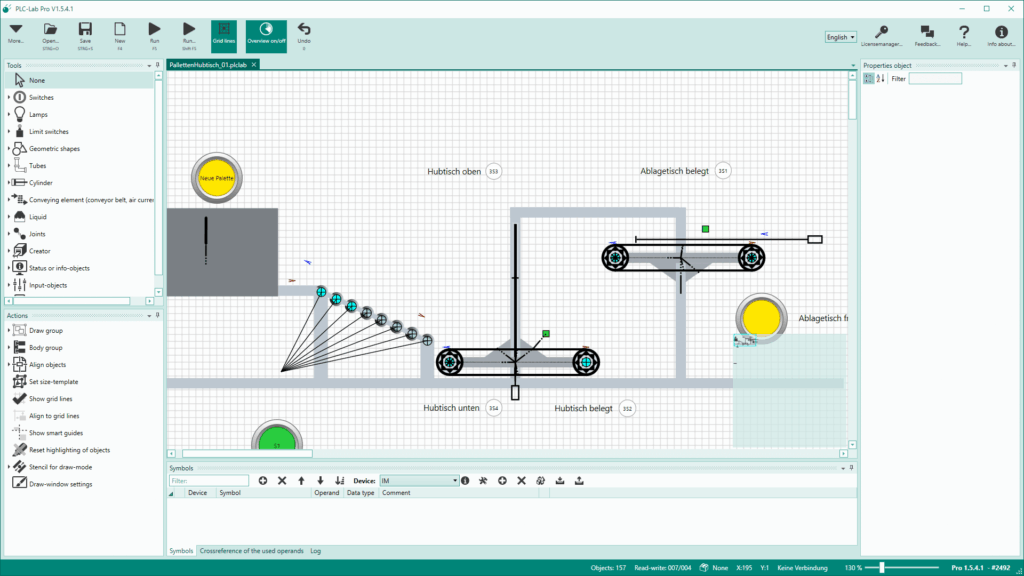

يمكن استخدامه لمحاكاة:

• السيور الناقلة وخطوط الفرز.
• أنظمة تعبئة العبوات.
• الخزانات ومستويات السوائل.
• المضخات والصمامات.
• الأبواب والحواجز الآلية.
• المصاعد والمخازن الرأسية.
• الأسطوانات الهوائية والهيدروليكية.
• إشارات المرور.
• أنظمة تشغيل المحركات.
• محطات التجميع والتغليف.
• دوائر التحكم والسلامة.

العمل مع TIA Portal وPLCSIM

تعد إمكانية تشغيل PLC-Lab Pro مع TIA Portal من أهم أسباب انتشار البرنامج بين مستخدمي أنظمة Siemens. يمكن ربطه مع محاكيات S7-1200 وS7-1200 G2 وS7-1500 وS7-300 وS7-400، بالإضافة إلى S7-PLCSIM Advanced وفق إصدار TIA Portal وإعدادات المشروع المستخدمة.

يدعم البرنامج في الإصدارات الحديثة العمل مع:

• S7-PLCSIM الخاص بوحدة S7-1200.
• S7-PLCSIM الخاص بوحدة S7-1200 G2.
• S7-PLCSIM الخاص بوحدة S7-1500.
• S7-PLCSIM الخاص بوحدات S7-300 وS7-400.
• S7-PLCSIM Advanced.
• وحدات Siemens الفعلية عبر Ethernet وProfinet.
• وحدات CODESYS V3 عبر OPC UA.
• Siemens LOGO! عبر Ethernet.
• FluidSim من Festo.
• GRAFCET-Studio.
• WinSPS-S7.

اختبار المشروع دون معدات حقيقية

يمكن للطالب تنفيذ مشروع تدريبي كامل دون الحاجة إلى شراء PLC وحساسات ومحركات وسيور. كما يستطيع المهندس اختبار جزء كبير من منطق التشغيل قبل وصول الماكينة أو قبل الانتهاء من تصنيع اللوحة الكهربائية.

يساعد ذلك في:

• تقليل تكلفة النماذج التدريبية.
• تقليل مخاطر تلف المعدات.
• اكتشاف أخطاء تسلسل التشغيل.
• تجربة الحالات الطارئة.
• اختبار استجابة النظام للحساسات.
• تحسين برنامج PLC قبل مرحلة التشغيل الميداني.
• تدريب المشغلين على النظام في بيئة آمنة.

اختبار المشغلات دون برنامج PLC

يتضمن البرنامج جهاز Debug يمكن استخدامه لاختبار المشغلات في النظام الافتراضي دون الحاجة إلى تشغيل برنامج PLC كامل. يسمح ذلك بتغيير حالات المخارج يدوياً، وتشغيل المحركات أو الأسطوانات أو المصابيح للتحقق من صحة تصميم النموذج قبل ربطه بمنطق التحكم.

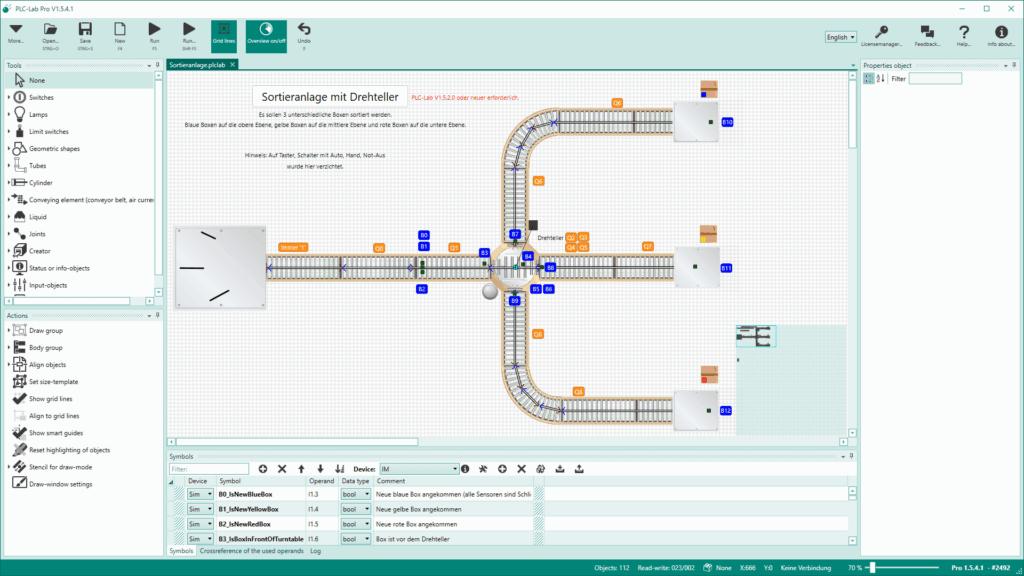

مراقبة المدخلات والمخرجات

يساعد جدول الرموز في تنظيم عناوين المشروع وربطها بأسماء واضحة بدلاً من الاعتماد على العناوين الرقمية فقط. ويمكن للمستخدم متابعة حالات الإشارات أثناء التشغيل ومعرفة العنصر المرتبط بكل مدخل أو مخرج.

تشمل طرق العنونة المدعومة، وفق نوع الاتصال:

• Bit.
• Byte.
• Word.
• Double Word.
• Inputs.
• Outputs.
• Flags في الاتصالات التي تدعمها.
• بيانات كتل DB لبعض عائلات Siemens القديمة والمحاكيات المتوافقة.

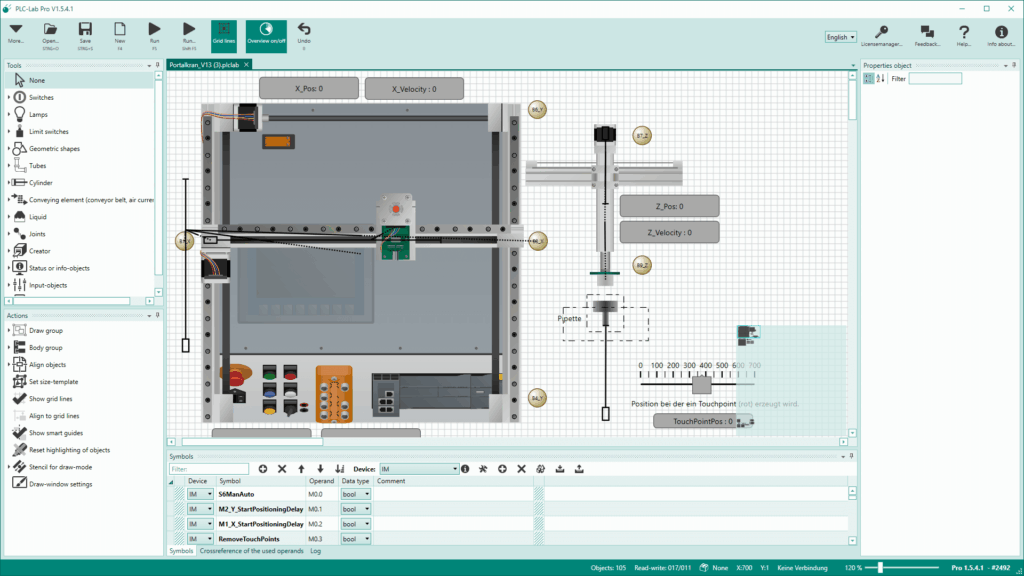

محاكاة العمليات الديناميكية

قدمت سلسلة الإصدار الثالث عناصر تحكم ونماذج ديناميكية تساعد على تمثيل العمليات بصورة أكثر واقعية، مثل عناصر PT1 وPT2 وPT3 والتكامل والتأخير الزمني. ويمكن استخدامها لمحاكاة استجابة صمام، أو عملية حرارية، أو نظام تحكم مستمر.

كما يتوافر عنصر Chart لمشاهدة تغير عدة قيم أثناء المحاكاة، ما يفيد في تحليل الإشارات التناظرية ومتابعة استجابة حلقات التحكم.

استخدام سكربتات C#

يوفر البرنامج إمكانات متقدمة تعتمد على C# لتنفيذ وظائف لا تغطيها العناصر الجاهزة. ويمكن الاستفادة منها في إنشاء سلوك مخصص أو إجراء حسابات أو التحكم في خصائص عناصر المشروع.

هذه الميزة موجهة بصورة أكبر إلى المستخدمين المحترفين الذين يرغبون في بناء عمليات معقدة أو إضافة منطق خاص إلى النموذج الافتراضي.

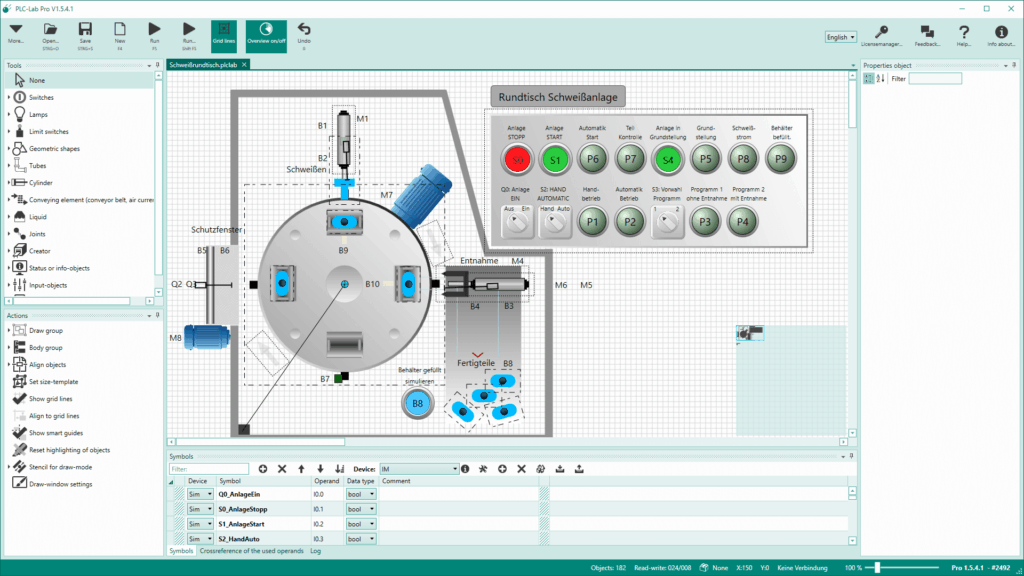

اختبار برامج السلامة

يمكن استخدام الإصدارات الحديثة من PLC-Lab لاختبار نماذج مرتبطة ببرامج Safety لوحدات S7-1200F G2 وS7-1500F، بما يشمل سيناريوهات مثل:

• زر الإيقاف الطارئ E-STOP.
• مراقبة أبواب الحماية.
• التحكم ثنائي اليد.
• مراقبة دائرة التغذية الراجعة.
• اختبار التصرف عند حدوث حالة غير آمنة.

وتوفر الوثائق الرسمية مثالاً لنظام منشار افتراضي يمكن من خلاله اختبار وظائف السلامة مع PLCSIM أو PLCSIM Advanced.

الأجهزة والأنظمة التي يدعمها PLC-Lab Pro

قد تختلف الأجهزة المتاحة وفق نوع الترخيص والإصدار، لذلك يجب التأكد من أن النسخة المستخدمة هي Pro عند الحاجة إلى الاتصال بـPLCSIM أو PLC حقيقي.

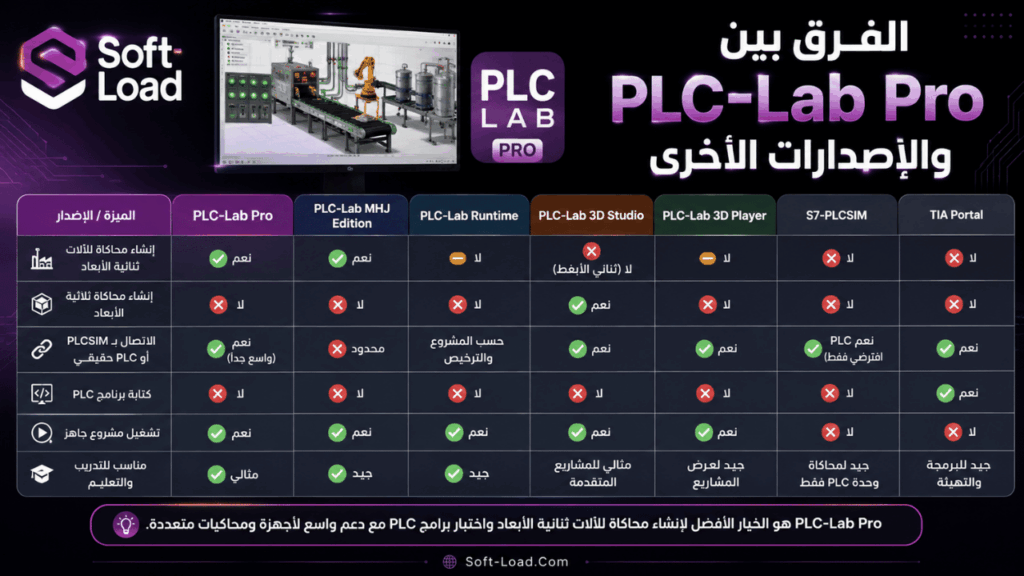

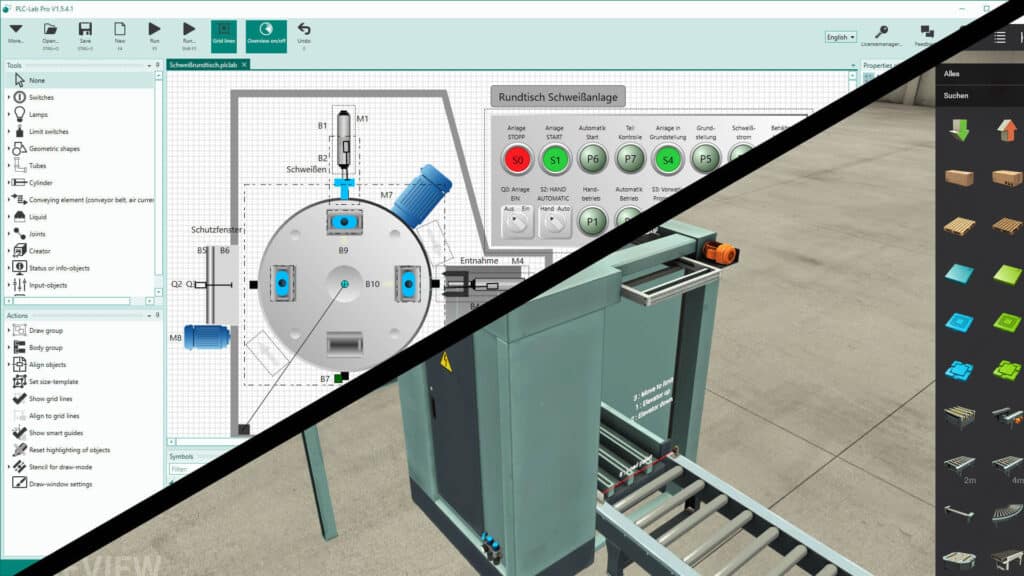

الفرق بين PLC-Lab Pro والإصدارات الأخرى

هل PLC-Lab Pro بديل عن TIA Portal؟

لا. لكل برنامج وظيفة مختلفة:

• يستخدم TIA Portal لكتابة برنامج PLC وتكوين وحدة التحكم.
• يستخدم PLCSIM لتشغيل برنامج PLC على وحدة افتراضية.
• يستخدم PLC-Lab Pro لمحاكاة الآلة والحساسات والمحركات والعملية الصناعية.

عند تشغيل الأدوات معاً، تحصل على بيئة Virtual Commissioning متكاملة نسبياً يمكن من خلالها اختبار منطق التحكم واستجابة الآلة قبل التشغيل الحقيقي.

متطلبات تشغيل برنامج PLC-Lab Pro

تختلف المتطلبات باختلاف ما إذا كنت ستشغل PLC-Lab بمفرده أو بجانب TIA Portal.

المتطلبات دون استخدام TIA Portal

المتطلبات عند استخدام TIA Portal

توضح وثائق البرنامج أن متطلبات TIA Portal تصبح هي العامل الحاسم عند تشغيل البرنامجين معاً. كما أن أجهزة الكمبيوتر المحمولة المزودة بمعالجات اقتصادية منخفضة الاستهلاك قد تواجه بطئاً عند تشغيل TIA Portal والمحاكي وPLC-Lab في الوقت نفسه.

طريقة تحميل وتثبيت برنامج PLC-Lab Pro للكمبيوتر

يمكنك تحميل برامج الكمبيوتر من خلال موقع سوفت لود Soft-Load.Com، الذي يوفر روابط تحميل مباشرة وسريعة، مع توضيح حجم الملف ومتطلبات التشغيل وطريقة التثبيت. وقبل بدء التحميل، تأكد من وجود مساحة تخزين كافية ومن توافق البرنامج مع نظام التشغيل وإمكانات جهاز الكمبيوتر.

خطوات تحميل برنامج PLC-Lab Pro من موقع سوفت لود

اتبع الخطوات التالية لتحميل البرنامج على جهاز الكمبيوتر:

1. انتقل إلى قسم التحميل الموجود في نهاية صفحة البرنامج.
2. راجع حجم الملف ومتطلبات التشغيل ونوع نظام التشغيل المدعوم.
3. اختر النسخة المناسبة لجهازك، سواء كانت بنظام 32 بت أو 64 بت إذا توفرت عدة خيارات.
4. اضغط على زر تحميل البرنامج للكمبيوتر.
5. انتظر حتى يكتمل تنزيل ملف التثبيت.
6. انتقل إلى مجلد Downloads التنزيلات على جهازك.
7. اضغط مرتين على ملف التثبيت لبدء عملية تنصيب البرنامج.

قد يأتي ملف البرنامج بإحدى الصيغ التالية:

• EXE: ملف تثبيت مباشر لنظام ويندوز.
• MSI: حزمة تثبيت رسمية يمكن تشغيلها مباشرة.
• ZIP أو RAR: ملف مضغوط يجب فك الضغط عنه قبل التثبيت.
• Portable: نسخة محمولة يمكن تشغيلها دون تثبيت في بعض البرامج.

كيفية تثبيت البرنامج على نظام ويندوز

بعد اكتمال التحميل، يمكنك تثبيت البرنامج باتباع الخطوات التالية:

1. افتح ملف التثبيت الذي تم تنزيله.
2. إذا ظهرت نافذة التحكم في حساب المستخدم، اضغط على Yes نعم.
3. اختر لغة التثبيت إذا كان البرنامج يوفر أكثر من لغة.
4. اقرأ اتفاقية الاستخدام، ثم وافق عليها للمتابعة.
5. حدد مسار تثبيت البرنامج أو اترك المسار الافتراضي كما هو.
6. راجع خيارات التثبيت وألغِ تحديد أي برامج إضافية لا تحتاج إليها.
7. اضغط على Install تثبيت.
8. انتظر حتى تكتمل عملية التثبيت.
9. اضغط على Finish إنهاء، ثم افتح البرنامج من سطح المكتب أو قائمة Start.

يُنصح بعدم تغيير إعدادات التثبيت المتقدمة إلا عند معرفة وظيفة كل خيار، كما يجب الانتباه إلى البرامج أو الإضافات الاختيارية التي قد تظهر أثناء عملية التثبيت.

تفعيل البرنامج بعد التثبيت

بعد الانتهاء من تثبيت البرنامج، ستجد داخل الملفات المرفقة ملفًا خاصًا بالتفعيل إلى جانب ملف يشرح خطوات التفعيل بالتفصيل. يُرجى فتح ملف كيفية التفعيل وقراءة التعليمات كاملة قبل تنفيذ أي خطوة. اتبع الخطوات بالترتيب الموضح داخل الملف، ولا تقم بحذف أو نقل ملفات البرنامج أثناء عملية التفعيل.

مميزات تحميل برنامج PLC-Lab Pro للكمبيوتر

يوفر تحميل برامج الكمبيوتر من خلال ملف التثبيت المباشر عددًا من المميزات، ومنها:

• تثبيت البرنامج يدويًا على نظام ويندوز بسهولة.
• الاحتفاظ بملف التثبيت لاستخدامه مرة أخرى.
• إمكانية نقل الملف إلى جهاز كمبيوتر آخر.
• اختيار النسخة المناسبة لنوع نظام التشغيل.
• معرفة حجم البرنامج ومتطلبات تشغيله قبل التنزيل.
• الوصول إلى بعض البرامج غير المتاحة داخل متجر Microsoft.
• تحميل البرامج من خلال روابط مباشرة وسريعة.
• الاطلاع على خطوات التثبيت وحلول المشكلات الشائعة.

تختلف مميزات وإمكانات كل برنامج، لذلك يجب مراجعة المعلومات الموجودة داخل صفحة التحميل لمعرفة الوظائف والخصائص المتاحة فعليًا.

هل تحميل برنامج PLC-Lab Pro آمن؟

تعتمد سلامة أي برنامج على مصدر التحميل وسلامة ملف التثبيت و الصلاحيات التي يطلبها عند التشغيل.

يوفر موقع سوفت لود Soft-Load.Com صفحات تحميل منظمة وروابط مباشرة وسريعة، مع عرض معلومات البرنامج ومتطلبات تشغيله وطريقة تثبيته. ومع ذلك، يُنصح باتباع إجراءات الأمان التالية:

1. مراجعة اسم الملف وحجمه قبل تشغيله.
2. التأكد من تحميل النسخة المناسبة لنظام التشغيل.
3. مراجعة خيارات التثبيت قبل الموافقة عليها.
4. إلغاء تثبيت أي أدوات أو إضافات اختيارية لا تحتاج إليها.
5. الاحتفاظ بنسخة احتياطية من الملفات المهمة.

لماذا تحميل برامج الكمبيوتر من سوفت لود؟

يساعدك موقع سوفت لود على الوصول إلى برامج الكمبيوتر بسهولة من خلال صفحات واضحة ومنظمة تتضمن:

• روابط تحميل مباشرة وسريعة.
• حجم ملف البرنامج.
• متطلبات التشغيل.
• أنظمة التشغيل المدعومة.
• توضيح الفرق بين نسخ 32 بت و64 بت عند توفرها.
• خطوات التحميل والتثبيت.
• طريقة تشغيل النسخ المحمولة.
• حلول مشكلات التثبيت والتشغيل الشائعة.

احرص على قراءة معلومات البرنامج جيدًا قبل التحميل، واختيار النسخة المتوافقة مع نظام تشغيل جهازك، ومراجعة خيارات التثبيت للحصول على تجربة أكثر استقرارًا وأمانًا.

طريقة استخدام PLC-Lab Pro مع TIA Portal

الخطوة الأولى: إنشاء مشروع PLC

أنشئ مشروعاً جديداً داخل TIA Portal، ثم أضف وحدة التحكم المطلوبة مثل S7-1200 أو S7-1500. بعد ذلك، عرّف وحدات المدخلات والمخرجات التي سيستخدمها المشروع.

الخطوة الثانية: كتابة برنامج التحكم

اكتب منطق التشغيل باستخدام LAD أو FBD أو SCL وفق متطلبات المشروع. يمكن البدء بمثال بسيط يحتوي على:

• زر تشغيل على I0.0.
• زر إيقاف على I0.1.
• محرك سير على Q0.0.
• حساس نهاية السير على I0.2.
• أسطوانة إيقاف على Q0.1.

الخطوة الثالثة: تشغيل PLCSIM

ابدأ المحاكاة داخل TIA Portal، ثم حمّل البرنامج إلى وحدة PLC الافتراضية. ضع الوحدة في وضع RUN، وتأكد من عدم وجود أخطاء في عملية التحميل.

الخطوة الرابعة: إنشاء مشروع في PLC-Lab

افتح PLC-Lab Pro وأنشئ مشروعاً جديداً، ثم حدد أبعاد مساحة العمل. أضف العناصر المطلوبة مثل:

• سير ناقل.
• محرك.
• حساس.
• صندوق أو منتج متحرك.
• أسطوانة.
• مصابيح بيان.
• أزرار تشغيل وإيقاف.

الخطوة الخامسة: إنشاء الاتصال

افتح Symbol Table وأنشئ جهازاً جديداً من نوع PLCSim. حدد عائلة وحدة التحكم وإصدار TIA Portal المستخدم.

إذا كنت تستخدم PLCSIM Advanced، اختر الجهاز الخاص به وأدخل اسم Instance نفسه الموجود في لوحة تحكم PLCSIM Advanced.

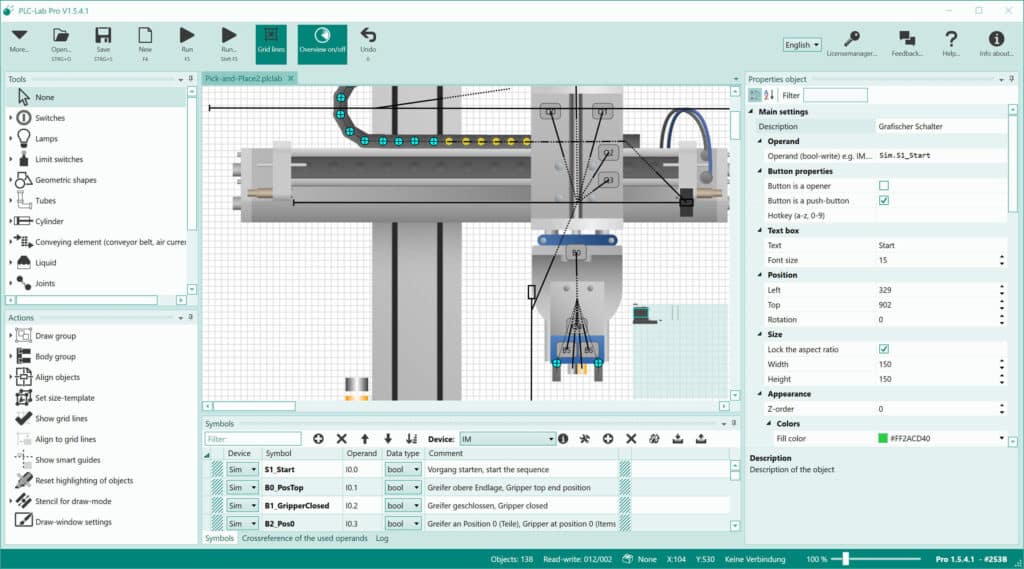

الخطوة السادسة: إضافة الرموز

أضف عناوين المشروع إلى جدول الرموز، مثل:

الخطوة السابعة: ربط العناصر

اربط زر التشغيل بالمدخل I0.0، واربط حساس المنتج بالمدخل I0.2. ثم اربط حركة السير بالمخرج Q0.0 وحركة الأسطوانة بالمخرج Q0.1.

الخطوة الثامنة: تشغيل المحاكاة

حوّل مشروع PLC-Lab إلى وضع RUN. عند نجاح الاتصال، ستتبادل إشارات المدخلات والمخرجات مع PLCSIM.

اضغط على زر التشغيل الافتراضي، ثم راقب:

• هل يبدأ السير؟
• هل يتحرك المنتج؟
• هل يتغير الحساس عند وصول المنتج؟
• هل تتوقف الحركة في الموضع الصحيح؟
• هل تستجيب الأسطوانة؟
• هل يعمل زر الإيقاف؟
• هل يعود النظام إلى الحالة الآمنة بعد حدوث خطأ؟

الخطوة التاسعة: تعديل برنامج PLC

إذا ظهرت مشكلة في التسلسل، أوقف المحاكاة وعدّل برنامج PLC داخل TIA Portal، ثم أعد تحميله إلى PLCSIM واختبر النظام مرة أخرى.

مثال عملي على استخدام البرنامج

لنفترض أنك تريد تصميم محطة تعبئة عبوات. يمكن أن يتكون النظام من:

1. سير ناقل يحمل العبوات.
2. حساس يكتشف وصول العبوة.
3. صمام يفتح لمدة محددة.
4. حساس مستوى أو مؤقت يحدد انتهاء التعبئة.
5. أسطوانة تدفع العبوة إلى المرحلة التالية.
6. زر إيقاف طارئ.
7. مصابيح تبين حالة التشغيل والخطأ.

داخل PLC-Lab، ترسم السير والعبوة والصمام والأسطوانة، ثم تضبط الحركة والتصادمات والحساسات. وفي TIA Portal، تكتب برنامج التسلسل.

عند بدء المحاكاة:

• يتحرك السير حتى تصل العبوة إلى الحساس.
• يتوقف السير.
• يفتح الصمام.
• تبدأ عملية التعبئة.
• يُغلق الصمام بعد الوصول إلى القيمة المطلوبة.
• تتحرك الأسطوانة.
• تنتقل العبوة إلى المرحلة التالية.
• يعود النظام لاستقبال عبوة جديدة.

يمكن بعد ذلك تجربة حالات غير طبيعية، مثل عدم وصول العبوة، أو استمرار الحساس في وضع التشغيل، أو الضغط على زر الطوارئ أثناء التعبئة.

مميزات وعيوب PLC-Lab Pro

المميزات

• إنشاء آلات وعمليات صناعية دون معدات فعلية.
• واجهة ثنائية الأبعاد أسرع في البناء من كثير من بيئات 3D.
• دعم واسع لمحاكيات ووحدات Siemens.
• العمل مع PLC حقيقي أو PLC افتراضي.
• مناسب للتعليم والتدريب والاختبارات المهنية.
• إمكانية محاكاة السوائل والحركة والتصادمات.
• تنظيم العناوين باستخدام جدول الرموز.
• دعم OPC UA وCODESYS.
• إمكانية التكامل مع FluidSim.
• دعم وظائف الاختبار والتصحيح.
• إنشاء مشروعات صغيرة أو نماذج صناعية كبيرة.
• تقليل الوقت المطلوب أثناء التشغيل الميداني.
• إمكانية حماية المشروعات بكلمة مرور.
• تحسين ملحوظ في سرعة وحجم ملفات الإصدار 3.5.1.

العيوب

• البرنامج مدفوع، ونسخة Pro مطلوبة للحصول على جميع الاتصالات.
• يعمل على أنظمة Windows ولا يقدم نسخة أصلية لأنظمة macOS أو Linux.
• يحتاج المستخدم إلى فهم عناوين PLC والمدخلات والمخرجات.
• تشغيله بجانب TIA Portal يحتاج إلى جهاز قوي نسبياً.
• الرسوم ثنائية الأبعاد أقل واقعية من برامج المحاكاة ثلاثية الأبعاد.
• إعداد PLCSIM Advanced وOPC UA قد يتطلب معرفة بالشبكات والتكوين.
• بعض خصائص الاتصال تعتمد على إصدار TIA Portal ونوع وحدة PLC.
• لا يكتب برنامج PLC بدلاً من المستخدم.
• تصميم نظام كبير يحتاج إلى وقت لتنظيم العناصر والرموز.
• قد يفشل الاتصال عند اختلاف صلاحيات تشغيل TIA Portal وPLC-Lab.

لمن يناسب البرنامج؟

يعد PLC-Lab Pro مناسباً للفئات التالية:

طلاب الهندسة والتحكم

يساعد الطلاب على تحويل منطق Ladder أو FBD إلى مشروع متحرك يمكن رؤيته واختباره، بدلاً من الاكتفاء بمراقبة حالات المداخل والمخارج داخل جدول.

المتدربون في مجال الميكاترونكس

يمكن استخدامه للتدرب على تشغيل السيور والأسطوانات والحساسات وأنظمة التتابع دون الحاجة إلى معمل صناعي كامل.

مهندسو الأتمتة

يساعدهم على اختبار تسلسل التشغيل وإجراء جزء من أعمال Virtual Commissioning قبل الوصول إلى موقع المشروع.

مراكز التدريب والمعاهد

يتيح إنشاء عدد كبير من التمارين باستخدام أجهزة كمبيوتر، مع تقليل الاعتماد على منصات تدريب مادية مرتفعة التكلفة.

شركات تصنيع الآلات

يمكنها استخدام البرنامج للتحقق من منطق تشغيل الآلة بالتزامن مع تطوير التصميم الكهربائي والميكانيكي، خصوصاً في المراحل المبكرة.

أشهر مشكلات التشغيل وحلولها

PLC-Lab لا يتصل مع PLCSIM

تحقق من الآتي:

• تشغيل PLCSIM ووضع وحدة التحكم في RUN.
• اختيار عائلة PLC الصحيحة.
• اختيار إصدار TIA الصحيح.
• تشغيل البرنامجين بمستوى الصلاحيات نفسه.
• التأكد من صحة عناوين المدخلات والمخرجات.
• زيادة مهلة الاتصال Time Out عند بطء الجهاز.

المخارج تعمل ولكن عناصر المحاكاة لا تتحرك

راجع ربط المخرج بخصائص العنصر، وتأكد من استخدام رمز المخرج الصحيح ومن عدم وجود شرط يمنع الحركة داخل إعدادات العنصر.

الحساس لا يرسل إشارة إلى PLC

تحقق من منطقة اكتشاف الحساس، واتجاه العنصر المتحرك، والعنوان المستخدم، ومن أن الحساس مرتبط بمدخل وليس بمخرج.

مشروع قديم تغير امتداده

هذا سلوك طبيعي في الإصدار 3.5.1، إذ يُحفظ المشروع بالتنسيق الجديد .plclabV4، بينما يحتفظ البرنامج بنسخة من الملف السابق بامتداد .plclab_old.

PLCSIM Advanced لا يتصل

تأكد من كتابة اسم Instance بصورة مطابقة، ومن تشغيل المثيل داخل لوحة PLCSIM Advanced، وتحميل تكوين الأجهزة وبرنامج PLC إليه قبل تشغيل المحاكاة.

الموقع الرسمي للبرنامج

مع تحيات موقع سوفت لود | SoftLoad
