تحميل برنامج Scientific Toolworks Understand | لتحليل الكود ثابت تفاعلية

يمكن وصف Scientific Toolworks Understand بأنه نظام استخباراتي شامل للكود المصدري. فهو يحول الكود النصي المعقد إلى معرفة منظمة وقابلة للاستكشاف. يتميز البرنامج بـ “محرك النحو” (Parsing Engine) القوي الذي لا يعتمد فقط على مطابقة الأنماط (Pattern Matching)، بل يقوم بفهم الكود تمامًا كما يفعل المترجم (Compiler)، مما يضمن دقة عالية في التحليل.

1. بناء قاعدة بيانات المشروع

الخطوة الأولى في استخدام Understand هي إنشاء مشروع (Project) يتضمن جميع ملفات الكود المصدري. يقوم البرنامج بعد ذلك ببناء قاعدة بيانات داخلية تحتوي على كل تفاصيل الكود:

• الكائنات (Entities): تسجيل كل كائن برمجي (متغير، دالة، صنف، وحدة، إلخ).
• العلاقات (Relations): توثيق كيفية ارتباط الكائنات ببعضها البعض (من يستدعي من؟ من يرث من؟ أين يتم استخدام المتغير؟).
• المقاييس (Metrics): حساب جميع مقاييس جودة الكود على مستوى الدالة والملف والمشروع.

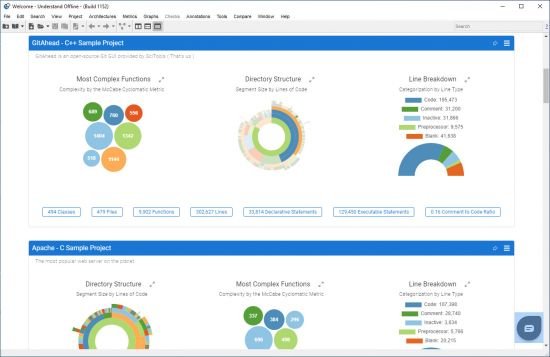

2. الأدوات البصرية لرسم الخرائط الذهنية للكود

لجعل الكود قابلاً للفهم البشري، يوفر Understand مجموعة متطورة من أدوات التصور:

• مخططات التبعية (Dependency Graphs): عرض العلاقات الهيكلية بين المكونات أو المجلدات. هذا يكشف عن التبعية الدائرية (Cyclic Dependencies)، وهي مشكلة تصميمية تجعل الكود صعب الصيانة.
• مخططات الاستدعاء (Call Graphs): مخططات شجرية توضح كيف تستدعي الدوال بعضها البعض، مما يسهل تتبع تدفق تنفيذ البرنامج.
• مخططات الفئة (Class Diagrams): عرض علاقات الوراثة والتكوين في الكود الموجه للكائنات (OOP)، مما يسهل فهم بنية التصميم.
• مخطط تدفق التحكم (Control Flow Graph – CFG): رسم بياني يوضح جميع المسارات الممكنة لتنفيذ الكود داخل دالة واحدة، وهو أداة ممتازة لمهام تصحيح الأخطاء واختبار الوحدة.

3. قدرات التصفح والتنقل

يمكن للمستخدم التنقل بين أجزاء الكود بمرونة فائقة:

• شجرة المراجع (References Tree): عند تحديد أي كائن برمجي (مثل دالة calculate_total())، يعرض البرنامج شجرة بكل الأماكن التي تم فيها استدعاء هذه الدالة، وأين تم تعريفها، وأين تم تخصيص الذاكرة لها، مما يوفر رؤية 360 درجة للكائن.
• تحديد الاستخدام (Usage Highlighting): يقوم بتظليل جميع استخدامات كائن معين في الكود المصدري بشكل فوري.

مميزات برنامج Scientific Toolworks Understand

يمتلك برنامج Understand مجموعة من المميزات الأساسية التي تجعله أداة تحليل احترافية ومتميزة في سوق هندسة البرمجيات:

1. دقة التحليل اللغوي (Syntactic Accuracy)

• تحليل المترجم (Compiler-Grade Parsing): على عكس الأدوات البسيطة، يقوم Understand بتحليل الكود بناءً على القواعد النحوية للغة (Parsing)، مما يضمن دقة 100% في تحديد العلاقات، حتى في الكود المعقد الذي يحتوي على قوالب (Templates) ومعالجة مسبقة (Pre-processing).
• دعم اللغات المتعددة: قدرته على تحليل مشاريع تتكون من أكثر من لغة برمجة واحدة وتحديد التبعيات بين هذه اللغات (مثل كود C++ يستدعي دالة في مكتبة Python).

2. مقاييس الجودة والامتثال (Quality and Compliance Metrics)

• المقاييس الشاملة: يوفر أكثر من 50 مقياسًا قياسيًا (مثل مقاييس هالستيد، وعمق شجرة الوراثة – DIT، ومقاييس التعقيد) لتقييم جودة وقابلية صيانة الكود.
• تحديد الكود المعقد: استخدام مقاييس مثل تعقيد سيكلوماتيك (Cyclomatic Complexity) لتحديد الدوال الأكثر تعقيداً التي تحتاج إلى إعادة هيكلة أو اختبار مكثف.
• تقارير الامتثال: يمكن تكوين البرنامج لإنشاء تقارير تضمن الامتثال لمعايير الترميز الداخلية أو معايير الجودة الصناعية.

3. بيئة التوثيق وإعادة الهندسة (Documentation and Reverse Engineering)

• التوثيق التلقائي: يمكن للبرنامج إنشاء توثيق شامل للمشروع بأكمله، بما في ذلك ملخصات الدوال والمخططات البيانية، وحفظه بتنسيقات مثل HTML أو PDF.
• إعادة الهندسة: يعد أداة أساسية لإعادة الهندسة العكسية، حيث يمكنه استخلاص مخططات البنية والتدفق من كود مصدر غير موثق، مما يسرع بشكل كبير من فهم الأنظمة القديمة (Legacy Systems).
• وضع التحرير المتكامل: يوفر محرر كود داخلي (Editor) يدعم التمييز اللوني (Syntax Highlighting) ويسمح للمستخدمين بتعديل الكود مباشرة، مع تحديث فوري لنتائج التحليل عند الحفظ.

4. تتبع التغييرات والمقارنة (Change Tracking)

• المقارنة الزمنية (Historical Comparison): القدرة على مقارنة نتائج التحليل لنسختين مختلفتين من الكود (على سبيل المثال، مقارنة الإصدار الحالي بخط الأساس السابق)، مما يساعد فرق الصيانة على تتبع تأثير التغييرات وتحديد ما إذا كانت التعديلات قد زادت من تعقيد الكود أم قللته.

طريقة تشغيل واستخدام برنامج Scientific Toolworks Understand

عملية استخدام Understand بسيطة ومنهجية، وتتبع الخطوات التالية:

1. إنشاء المشروع وتحليل الكود

1. التثبيت والفتح: يتم تثبيت البرنامج وتشغيله.
2. إنشاء مشروع جديد: يختار المستخدم “File” ثم “New Project” ويحدد المسار الذي يحتوي على مجلدات الكود المصدري.
3. تحديد اللغات: يختار المستخدم لغة البرمجة أو اللغات المستخدمة في المشروع.
4. بدء التحليل: ينقر المستخدم على “Analyze”. يقوم البرنامج ببناء قاعدة بيانات المشروع، والتي تستغرق وقتاً يختلف حسب حجم الكود.

2. استكشاف وفهم البنية

• شجرة المشروع (Project Browser): يتم عرض هيكل الكود بالكامل في متصفح، بما في ذلك الملفات، والوحدات، والفئات.
• المخططات البصرية: يختار المستخدم أي كائن (مثل فئة رئيسية) وينقر بزر الماوس الأيمن لإنشاء مخطط بياني فوري (مثل مخطط التبعية) لعرض علاقاته.
• مراجعة المقاييس: يتم الانتقال إلى علامة التبويب “Metrics” لرؤية قيم المقاييس (مثل تعقيد سيكلوماتيك). يمكن فرز النتائج لتحديد الدوال الأكثر تعقيدًا.

3. تتبع الكود وتصحيح الأخطاء

1. تتبع الاستخدام: لتتبع استخدام متغير، يقوم المستخدم بالنقر المزدوج على اسم المتغير في المحرر. تظهر نافذة “References” التي تعرض كل سطر كود يستخدم هذا المتغير.
2. التنقل السريع: يمكن استخدام ميزة “Go To Definition” للانتقال الفوري من استدعاء الدالة إلى تعريفها الأصلي، حتى لو كانت في ملف آخر ضمن المشروع.
3. تحليل التدفق: لتصحيح الأخطاء، يمكن إنشاء مخطط تدفق التحكم (CFG) لدالة معينة لمعرفة جميع شروط التفرع ومسارات التنفيذ الممكنة.

4. توثيق وإعداد التقارير

• توليد التوثيق: من قائمة “Reports”، يمكن للمستخدم إنشاء تقرير شامل يتضمن جميع المخططات والمقاييس والملخصات، وتصديره كملف HTML أو PDF لمشاركته مع الفريق أو لغرض التوثيق الرسمي.

متطلبات تشغيل برنامج Scientific Toolworks Understand

يُعد Understand برنامجاً قوياً يتطلب معالجة مكثفة للبيانات، خاصة عند تحليل المشاريع الكبيرة (ملايين الأسطر). متطلبات تشغيله معقولة، لكن الأداء يتأثر بشكل مباشر بموارد الأجهزة:

1. متطلبات نظام التشغيل

• Microsoft Windows: يدعم جميع إصدارات Windows الحديثة واسعة الاستخدام، بما في ذلك Windows 11، و Windows 10، و Windows Server.
• بنية النظام: يدعم بنية 64 بت (x64) حصراً، وهو أمر ضروري للتعامل مع متطلبات الذاكرة العالية للمشاريع الضخمة.

2. متطلبات الأجهزة (Hardware)

• المعالج (CPU): يفضل معالج حديث متعدد النواة (Multi-Core)، بتردد لا يقل عن 2.0 جيجاهرتز. كلما زاد عدد الأنوية، كان زمن تحليل الكود وبناء قاعدة البيانات أسرع.
• الذاكرة العشوائية (RAM): الحد الأدنى الموصى به هو 8 جيجابايت. لكن لتحليل قواعد كود ضخمة (أكثر من مليون سطر)، يوصى بشدة بـ 16 جيجابايت أو 32 جيجابايت لضمان الأداء السلس، حيث يتم تخزين نموذج المشروع بالكامل في الذاكرة.
• القرص الصلب: يوصى بشدة باستخدام محرك أقراص الحالة الصلبة (SSD). يعتبر SSD ضروريًا لتحسين سرعة قراءة الكود المصدري وكتابة قواعد بيانات المشروع الداخلية، مما يقلل بشكل كبير من أوقات التحليل.
• دقة الشاشة: يفضل شاشة ذات دقة عالية (HD أو أعلى) لعرض المخططات البيانية التفصيلية وقراءة الكود المصدري بشكل مريح.

3. المتطلبات الإضافية

• المترجمات (Compilers): لضمان التحليل الدقيق للكود بلغات مثل C++، قد يحتاج Understand إلى الوصول إلى مسارات المترجم (Compiler Paths) وتوجيهاته ليتمكن من معالجة الكود المصدري بشكل صحيح.

في الختام، يوفر Scientific Toolworks Understand للمؤسسات والأفراد أداة قوية لتحويل الكود المصدري المعقد إلى معرفة قابلة للاستيعاب، مما يساهم بشكل مباشر في رفع جودة البرمجيات وتقليل تكلفة الصيانة.
